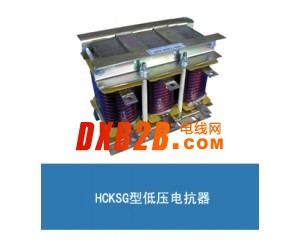

电抗器的结构特点：
1.该电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘-真空浸漆-热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美
性能参数
1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、7%、12%、14%。
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值：铁芯不超过40K，电圈温升不超过52K。
5.电抗器噪声不大于30dB。
6.电抗器能在工频加谐波电流不大于4.8倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±2%。
9.耐温等级H级（180℃）以上。
性能参数
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对温度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
