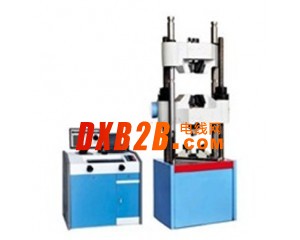

WEW-B系列微机屏显式液压万能试验机
主要用途
WEW-B系列微机屏显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲等力学性能试验，增加简单的附件后可对水泥、混凝土、砖、瓦、橡胶及其制品进行检测。
本机由双立柱双丝杠油缸下置式主机及琴式油源控制柜组成，油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方，压缩、弯曲试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现，中横梁升降采用链条传动。手动调整送油阀进油量来实现材料的拉伸、压缩、弯曲等试验。试验结束后自动采取材料的FM、REH、REL、RPO.2、RP1、RM和弹性模量E等实验结果。
性能特点：
1、特制超厚钳口座在钳口夹持试样时、使钳口完全包容在钳口座体内，使试样夹持更加可靠，杜绝了因钳口座浅而呈喇叭状变形损坏的可能，大大提高了设备的使用寿命。
2、在钳口座和钳口卡板之间增加了耐磨衬板，杜绝金属拉伸过程中氧化皮掉入，致使钳口座斜面划伤的现象，使夹持过程更顺滑，加成更牢靠。
3、测控软件基于中文windowsXP操作系统平台，具有运行速度快、界面温和、菜单提示、鼠标操作、具有多种试样信息输入模式、可满足不同材料的测试。
4、对已相同条件的试样一次输入批量自动生成，还可制作条件模板。
5、实验数据（试验力、位移、变形、时间）和试验曲线随试验过程实时屏幕显示。
6、根据实际需要可选择应力-应变、力-位移、力-时间、位移-时间曲线上找到试验结果的相关对应点。
7、实验结束后试样信息、实验数据、试验曲线等自动存储。
8、用户可根据实际需求任意编辑标准文本报表格式或EXCEL文本报表格式
9、当负荷超过满量程的2%-5%时自动过载保护停机
10、可根据试样条件、试验日期和试验数据等条件自动查询所有相关历史记录
11、软件预留数据库接口，方便于实验室间局域联网，便于实验数据管理。
技术参数：
|
产品型号
|
WEW-100B
|
WEW-300B
|
WEW-600B
|
WEW-1000B
|
||
|
主机结构形式
|
双立柱双丝杠油缸下置式结构
|
|||||
|
最大试验力
|
100 kN
|
300 kN
|
600 kN
|
1000 kN
|
||
|
试验机级别
|
1级
|
|||||
|
试验力测量范围
|
2%-100%
|
|||||
|
力分辨率
|
1/300000
|
|||||
|
变形测量装置
|
电子式引伸计
|
|||||
|
变形示值
相对误差
|
≦示值的±0.5%
|
|||||
|
位移测量装置
|
拉线式光电编码器
|
|||||
|
位移示值
相对误差
|
≦示值的±1%
|
|||||
|
位移分辨力
|
0.01mm
|
|||||
|
活塞最大移动速度
|
70（mm/min）
|
|||||
|
横梁调整速度
|
120（mm/min）
|
|||||
|
活塞最大行程
|
250mm
|
|||||
|
控制方式
|
手动加载
|
|||||
|
有效拉伸空间
|
650mm
|
|||||
|
有效压缩空间
|
550mm
|
|||||
|
立柱间距
|
540mm
|
540mm
|
540
|
650mm
|
||
|
夹紧方式
|
液压自动夹紧
|
|||||
|
圆试样夹持直径
|
φ6-φ26mm
|
φ6-φ26mm
|
φ13-φ40mm
|
φ13-φ40mm
|
||
|
扁试样夹持厚度
|
0-15mm
|
0-15mm
|
0-15mm
|
0-30mm
|
||
|
扁试样夹持宽度
|
70mm
|
70mm
|
75mm
|
75mm
|
||
|
上下压盘尺寸
|
φ160/204*204mm（选配）
|
|||||
|
弯曲支辊间距
|
600 mm
|
|||||
|
弯曲支辊宽度
|
140mm
|
|||||
|
安全保护装置
|
机械限位保护和软件过载保护
|
|||||
|
主机外形尺寸（mm）
|
810×560×2050
|
810×560×2050
|
830×580×2150
|
10600×660×2450
|
||
|
主机电源
|
0.55KW
|
0.55KW
|
0.55KW
|
0.75KW
|
||
|
油源控制柜外形尺寸（mm）
|
960×630×900
|
960×630×900
|
960×630×900
|
960×630×900
|
||
|
控制柜电源
|
1.5 KW
|
1.5
|
1.5
|
1.5
|
||
|
主机机重量
|
1500kg
|
1800kg
|
2100kg
|
2800kg
|
||
设备配置：
1. 双立柱双丝杠油缸下置式主机一台；
2. 琴式油源控制柜一套：
3. 油泵采用意大利“马祖奇”进口齿轮啮合泵；
4. 电机采用“皖南”电机；
5. 加紧装置换向阀采用“力士乐”三位四通电磁阀；
6.采用“力士乐”溢流阀；
7. 其它主要部件采用“黎明液压”；²8. 琴式油源控制柜壳体采用全喷塑处理；
8. 高精度压力传感器一支；
9. 高精度位移测量装置一套；
10.北京钢铁研究院高精度YYU15/50电子式引伸计一支；
11. 试验机辅具配置:
12. 液压自动夹具装置一套；
13. 拉伸辅具一套含：
14. 圆试样钳口：Φ6～Φ13mm、Φ13～Φ26mm各一付；
15. 扁试样夹具：0～15mm一付；
16. 压缩辅具一套：
17.上下压盘尺寸：Φ160mm或204×204mm（选配）；
18. 三点式弯曲辅具一套：
19. 弯曲支辊间距：30～600mm；
20. 弯曲支辊宽度：140mm；
21. 弯曲支辊上下直径：3×Φ30mm（标配）；
22.计算机一台；
23. 喷墨打印机一台；
24.WINDOWS操作环境下的HST试验机专用高性能测试软件一套；
25. AD800全数字数据测控采集系统一套。
