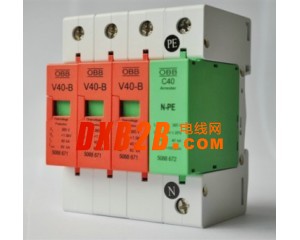

OBB V40-B

特性一览表 V40-B

使用优点

带标志端子,安装简便

可以应付频繁的电涌电流的冲击

B级保护器，应用于建筑物整体空间较小的场合

只在总配电柜内安装一套保护器

可插拔式部件

保护器模块损坏后可以带电插拔更换

内部连接的保护器底座，1到4片的底座及模块数

容易安装

热感断路器和视窗指示装置

对保护器的工作状态一目了然

带NPE火花间隙模块的保护器

使用范围广（适用于TN、TT和IT电网），
结构更安全

C40/NPE 具有反向插入保护

保证保护器模块简单、专业的安装

B级电涌保护器
型号

V 40-B

150

320

385

最大持续操作电压 UC AC
（最大允许操作电压） UC DC

150 V~
200 V~

330 V~
410 V~

385 V~
505 V~

雷电保护区

0→2

等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

Ⅱ级

测试标准

IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1

按照DIN VDE 0675 Part 6 A1+A2的测试电流
标称放电电流 In（8/20）

40 kA

最大放电浪涌电流（8/80）根据Vds 2031
V 40-B/3+NPE Imax

80 kA

电涌电压测试（10/350）（按照IEC 61312-1(02.95)设定的雷电流参数）
脉冲电流 Iimp
电量 Q
单位能量 W/R

8 kA
4 As
16 kJ/Ω

7 kA
3.5 As
12 kJ/Ω

7 kA
3.5 As
12 kJ/Ω

1 kA(8/20)时的电压保护水平 Up
5 kA(8/20)时 Up
In时 Up

≤450 V
≤500 V
≤600 V

≤750 V
≤850 V
≤1150 V

≤1.0 kV
≤1.2 kV
≤1.5 kV

响应时间 TA

<25 ns

短路耐受能力25 kA时的最大后备保险丝

60 A gl/gG

连接线橫截面积

2.5-25 mm2（多股软线，连接端加护套）
2.5-35 mm2（单股、多股线）

安装位置

35 mm导轨（符合EN 50022）

Ip等级

IP 20

温度范围 υ

-40℃到+85℃

模块NPE
标称电压 UN

C 40/NPE
230 V/50-60 HZ

100 V下的绝缘电阻 Rins
浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数
峰值电流 Iimp
电量 Q
单位能量 W/R
标称放电电流 In（8/20）
电压保护水平 Up
响应时间 tA
UC下的后续电流 IF
温度范围 υ

>10 GΩ


20 kA
12.5 As
160 kJ/Ω
40 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃
