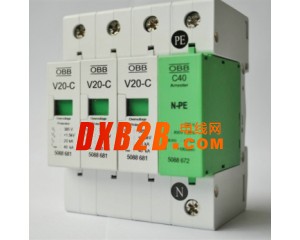

OBB V20-C/3+NPE三级保护器

特性 V 20-C

使用优点

电量金属氧化物压敏电阻

保护器可以应付频繁的动作,寿命长

可插拔式部件

保护器模块可以带电插拔进行测试或更换

1到4片的底座之间已连接进行

通过带标志端子,安装简单

热感断路器和视窗指示装置

对保护器的工作状态一目了然

带NPE火花间隙模块的保护器

使用范围（TN-C-S TN-S TT It），结构更安全

C40/NPE具有反向插入保护

保护器模块简单、专业的安装

  电涌保护器
  型号

V 20-C

75

150

280

320

385

440

550

  最大持续操作电压 UC    AC
 （最大允许操作电压）     UC DC

75 V~
100 V-

150 V~
200 V-

280 V~
350 V-

320 V~
420 V-

385 V~
505 V-

440 V~
585 V-

550 V~
745 V-

  雷电保护区

0→2

  等级－按照DIN VDE      0675 Part 6（Draft        11.89）A1,A2
 －按照IEC 61643-1

C
Ⅱ级

  测试标准

IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1

  标称放电电流 In（8/20）

20 kA

  最大放电电流
（单模块） Imax（8/20）

40 kA

  电压保护水平
  Up在1 kA（8/20）
  Up在5 kA（8/20）
  Up在In时

≤300 V
≤350 V
≤400 V

≤500 V
≤650 V
≤700 V

≤900 V
≤1.1 kV
≤1.4 kV

≤1.0 kV
≤1.3 kV
≤1.6 kV

≤1.2 kV
≤1.5kV
≤1.8 kV

≤1.5 kV
≤1.8kV
≤2.2 kV

≤1.7 kV
≤2.1 kV
≤2.5 kV

  响应时间 TA

<25 ns

  短路耐受能力25 kA       时的最大后备保险丝

125 A gl/gG

  连接线橫截面积

2.5-25 mm2（多股软线，连接端加护套）
2.5-35 mm2（单股、多股线）

  安装位置

35 mm导轨（符合EN 50022）

  Ip等级

IP 20

  温度范围 υ

-40℃到+85℃

  模块NPE
  标称电压 UC

C 25-B+C/NPE
230 V/50-60 HZ

  100 V下的绝缘电阻       Rins
  浪涌电压测试 （10/350）   －根据IEC 6             1312-1(02.95)规定的      雷电参数
  峰值电流 Iimp
  电量 Q
  单位能量 W/R
  标称放电电流 In         （8/20）
  电压保护水平 Up
  响应时间 tA
  UC下的后续电流 IF
  温度范围 υ

>10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃
