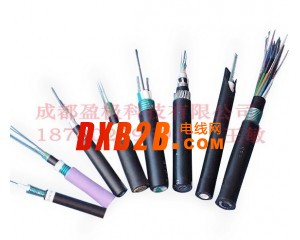

一﹑代表结构
目前，国内外主要流行两种ADSS光缆。
1. 中心管式结构：
光纤以一定的余长置于填充阻水油膏的PBT（或其他合适材料）管中，根据所需要的抗拉强度绕包合适的纺纶纱，再挤制PE（≤12KV电场强度）或AT（≤20KV电场强度）护套。
中心管结构易于获得小直径，冰风负载较小；重量也相对较轻，但光纤余长有限制。
2. 层绞式结构：
光纤松套管以一定的节距绕制在中心加强件（一般为FRP）上后挤制内护套（在小张力和小跨距时可省略），然后根据所需要的抗拉强度绕包合适的纺纶纱，再挤制PE或AT护套。缆芯可填充油膏，但当ADSS工作在较大跨距并带有较大弧垂的状况下，由于油膏的阻力较小，缆芯易“滑动”，松套管节距易发生变化。用合适的方法把松套管固定在中心加强件上和干式缆芯可以克服，但有一定的工艺难度。
层绞结构易获得安全的光纤余长，虽然直径和重量相对稍大，在中大跨距应用时较有优势。
