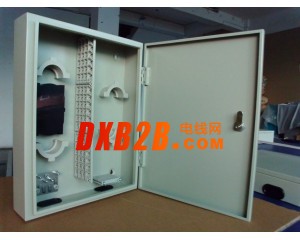

72芯光纤分纤箱概述:
本产品应用于FTTH接入系统中的终端接入环节中,特别适用于室外壁挂式或抱箍式条件下使用。
特点
适用多种使用场景：室内,室外,挂墙,挂杆,新老楼盘。
模塑箱体,安装背板设计,造型美观小巧,安装方便快捷,便于大规模施工。
分路器模块端口倾斜15°设计,走线路由顺畅。
系列化插片可积木化组合,扩容方便,投资节省。
皮线光缆采用专用卡槽设计,可带活接头入盒,固定可靠,布放简便效率高。
工厂化皮线尾纤,实现高质量低成本快速部署。
|
技术参数：
产品特点：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
配线光缆熔接
为方便熔接可将箱体取下操作,亦可单独将熔接盘取下操作；
将分路器模块旋转框向上取出箱体,并取下光缆穿线滑块,妥善放置；
开剥光缆,长度约1.5m,在光缆开剥处缠绕几圈绝缘胶布,再用喉箍进行紧固；
熔接配线光缆,按图4盘绕,操作完成后,将模块旋转框插入铰链旋转轴；
熔接后的SC尾纤连接器插入分路器输入端口,如暂不开通将其停放在 “停泊区” ；
进行光缆加强芯接地,将接地线从光缆入口引出接地；
固定好光缆穿线滑块,将箱体重新安装于墙体背板上。
|
名称
|
尺寸
|
|
SMC12芯
|
310*245*85
|
|
SMC16芯
|
420*350*110
|
|
SMC24芯
|
380*290*100
|
|
SMC32芯
|
420*350*160
|
|
SMC36芯
|
320*420*125
|
|
SMC48芯
|
488*388*140
|
2特点及结构说明
2.1箱体材料采用SMC材料制作,使用寿命达到20年以上
2.2双层结构的设计,上层为光分器配线层,下层为光纤熔接层；
2.3光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性。
3主要技术参数（符合YD/T988-2007通信光缆交接箱要求）
3.1工作环境温度：－40℃～ 60℃
3.2环境湿度：≤95％( 40℃)
3.3大气压力：70 kPa～106kPa
3.4光缆进入数量：1×2根（下进缆）
3.5皮纤进入数量：8×2根（下进纤）
3.6箱门开启角度：≥180°
3.7适配器：SC/PC
3.9接地排耐电压水平：≥3000V(DC)/10mA/1min
3.10绝缘电阻：≥2×104MΩ/500V
应用范围
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
光缆的引入,固定及开剥保护,光纤的熔接及保护,尾纤的储存,跳纤的储存及管理,光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器,波分复用器等增值模块单元。
用于配线间和设备间光缆的端接,使用和管理。
