产品描述：

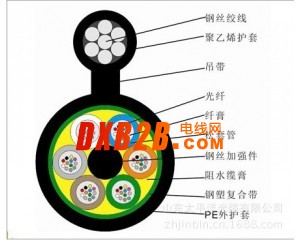

标准8字型自承式光缆的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合物。 缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯，松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物，缆芯外纵包以铝塑复合带，并与钢绞线平行放置同时挤8字型护套成缆。
产品特点：
最大芯数288芯；松套管式设计，性能稳定；
缆芯SZ绞合结构能够提供一定的机械性能，减少因施工不当或恶劣环境对光缆造成的损害；
干式设计有更好的阻水性能，且方便处理；可使用标准配件，一次安装到位；
技术规格：
GYTC8A技术参数
|
光缆芯数
|
光缆直径
|
重量
|
允许拉伸力
|
允许压扁力
|
|
（mm）
|
(kg/km)
|
短期/长期（N）
|
短期/长期（N/10cm）
|
|
2~20
|
10.6×20.8
|
268
|
9000/4000
|
3000/3000
|
|
22~30
|
10.9×21.1
|
272
|
9000/4000
|
3000/1000
|
|
32~36
|
11.6×21.8
|
299
|
9000/4000
|
3000/1000
|
|
38~72
|
13×23.2
|
329
|
9000/4000
|
3000/1000
|
GYTC8S技术参数
|
光缆芯数
|
光缆直径
|
重量
|
允许拉伸力
|
允许压扁力
|
|
（mm）
|
(kg/km)
|
短期/长期（N）
|
短期/长期（N/10cm）
|
|
2~20
|
10.1×20.3
|
244
|
9000/4000
|
3000/3000
|
|
22~30
|
10.4×20.6
|
248
|
9000/4000
|
3000/1000
|
|
32~36
|
11.1×21.3
|
273
|
9000/4000
|
3000/1000
|
|
38~72
|
12.5×22.7
|
299
|
9000/4000
|
3000/1000
|
|
