近年来随着天然气的应用越来越广泛，其容器的检验也日益提上议程。国家相关检测部分及生产气瓶的厂家也纷纷购买气瓶压扁试验机。气瓶、天然气瓶、无缝气瓶、氧气瓶、钢瓶、圆管都可以用本设备进行压扁试验。下面就简要介绍下无缝气瓶压扁试验机，希望能对大家有所帮助。
一、主要功能简介
本试验台满足GB13440《无缝气瓶压扁试验方法》和GB17258《汽车用压缩天然气钢瓶》中6.3.5条进行压扁试验。试验台采用液压加荷、传感测力。具有试验力数字显示，试验力峰值保持以及过载保护和断电保持等功能；微电脑智能控制仪表，显示试验力和加荷速度等参数，具有最大试验力峰值保持功能，配有微型打印机，具有输出打印结果的功能。
可对最大外经D=900mm、壁厚Sao =27mm；D=559mm、壁厚Sao =17mm；长度≤1800mm的天然气瓶、无缝气瓶、氧气瓶、钢瓶、圆管进行压扁试验。

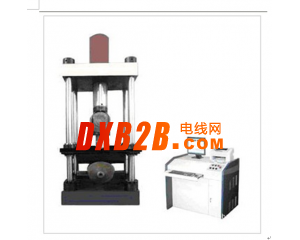

1、主机采用四立柱框架式结构，油缸放置在试验机上端，液压加载时，活塞下行，从上至下施加压力，实现对气瓶的压扁试验。
2、四根立柱上装有导向套，保证试验时，活塞垂直、平稳运行。上压头连接在上平板底部，下压头安装在底座上，牢固、可靠。
3、液压加载系统主要由电机、油泵、液压缸组成，液压油经滤油器、油泵、到液压缸，实现对工件的加载，完成工件的试验检测。
4、测量系统采用高精度负荷传感器，力值精度高，示值稳定。
5、显示方式：数显、微机屏显两种
6、最大载荷：2000KN、3000KN、5000KN三种
二、主要技术参数
1、最大试验力： 3000KN、5000KN
2、试验力示值精度： ±1%
3、试验力测量范围： 2%-100%F.S
4、试验速度： 20-50mm/min 手控/有显示
5、活塞最大行程： 1000mm(可按要求定制)
6、最大压缩净空间(含上下压头): 1000mm (可按要求定制)
7、立柱有效间距（长x宽）： 1100610mm
8、上、下压头尺寸（长x高）： 1350460mm；
压头顶角60゜；顶角半径13mm；
9、机器外形尺寸（长x宽x高）： 主 机：16001070x4200mm
液压加载系统： 850550x1320mm
10、机器重量： 10000kg、115000kg
11、电源及功率： 380V±10％ 50Hz， 4.5kW
三、主要配置
1、四立柱主机: 1台
2、液压加载系统： 1套
3、微电脑控制系统： 1套
4、位移传感器： 1只
5、负荷传感器： 1只
6、附具及工具：
顶角60゜压头： 2件
随机工具： 1套
以下内容为选配*另付费
1、移动小车 2、安全防护网3、微型打印机4、液压油
