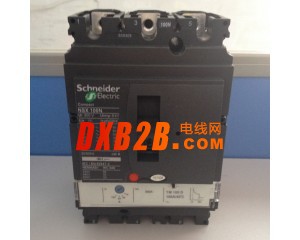

供应NSX空气开关NSX-100N/3P塑壳断路器

供应NSX空气开关NSX-100N/3P塑壳断路器
 NSX塑壳断路器

结构特点

1、塑壳断路器按额定极限短路分断能力的高低分为F型(标准型)、N型(较高分断型)、



H型(高分型)。



2、施耐德塑壳断路器手柄直接操作无代号：电动操作用P表示；转动手柄用Z表示。



3、NSX施耐德塑壳断路器配电用断路器无代号：保护电动机用2表示。



4、塑壳断路器按产品极数分为三极、四极，四极产品中中性极(N极)的形式分四种：



A型：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分



B型：N极不安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)。



C型：N极安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)。



D型：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。



使用范围

施耐德塑壳断路器(以下简称塑壳断路器)，适用于交流50Hz(或60Hz)，



NSX施耐德塑壳断路器其额定绝缘电压为800V(CHM2-100型为500V)，



塑壳断路器额定工作电压690V(CHM2-100为400V及以下)



施耐德塑壳断路器额定工作电流至1250A的电路中作不频繁转换及电动机不频繁起动之用



(Inm≤630A及以下)。



NSX施耐德塑壳断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。



性能

塑壳断路器按照其额定极限短路分断能力，分为F型(标准型)、N型(较高分断型)、



H型(高分断型)种。



施耐德塑壳断路器具有体积小、分断能力高、飞弧短、抗振动等特点。



NSX施耐德塑壳断路器可垂直安装(即竖装)，亦可水平安装(即横装) 断路器具有隔离功能。



塑壳断路器符合标准：IEC60947-2及GB14048.2。



100N电流：16A，25A，32A，40A，50A，63A，80A，100A

160N电流：40A，63A，80A，100A，125A，160A

250N电流：40A，63A，80A，100A，125A，160A，200，250A

400N电流：160A，200A，250A，300A,315A，320A，350A，400A

630N电流：400A，450A，500A，550A，630A



订货须知：

1.电流；

2.级数；



3.数量。



物流/快递说明

本公司发货采取本地送货上门，外地客户由客户指定物流或快递进行配送。运费到付或协商。
