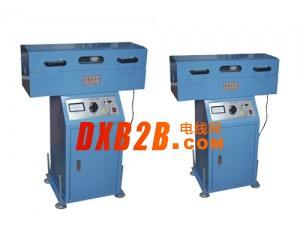

0-30KV工频火花机-——联硕机电
1概述
工频火花机是专业测试绝缘检漏的仪器，适用于电线电缆在线绝缘检测，能检测电线电缆表面绝缘覆盖层中肉眼看不到的针孔、气隙、裂纹等缺陷，具备缺陷记录以及声光报警与触动继电器控制停止收线系统。
2 型号与性能
２．１ 型号规格
……………………………………………制造商:联硕机电
…………………………………………最大输出交流 30KV
…………………………………………… 工作频率:50/60HZ
……………………………………………… 工作方式:铜珠接触式
２．２ 性能参数
输入电压: AC220V、地线 （R 火线、N零线、地线、三芯电缆）
测试线径：φ1.0～φ16mm，（φ16mm以上线径或排线可订制）
报警模式：手动、自动
检测线速度：450m/min
导轮：φ60mm塑钢
铜珠：φ4.5mm×80mm长
安全事项：整套设备必须串联地线
２．３ 工作场地
电 源：200～240V AC 50/60HZ
环境温度：-5℃～50℃
相对湿度：20％～85％
功 耗：≤500W
注意事项：可靠接地！
２．４ 体积
工频火花机的体积（W×H×L）：802×382×850～1050mm
２．５ 重量
工频火花机的重量：约Kg
4 使用前检查
4.1 电源输入220V、地线
4.2 确认安全接地
4.3 调节中心高度
4.4 打开电源调节电位器归零,生产正常后调节所需高压值，在一定的时间内使用地线检测是否正常报警
4.5 自动时机器报警后处于自动复位状态
4.6 手动时机器报警后需按复位键，高压才回到原设定值
4．7 测试过程中请不要接触测试电缆！
5 维护
长期确保机身干净，定时检查铜珠的光泽度。
铜珠及导轮损坏请立即更换。
6 常见故障及解决方法
1）测试电缆缺陷时不报警
a 被测电缆任一一边必须保持与串联地线互通
b 高压需调至1000V以上
c 机身串联地线
d 上箱与下箱高压线连接是否正确
2） 无高压输出
a 保险丝熔断
b 高压启动高压指示灯是否亮
c 上箱上盖没盖好
d 启动后电箱内继电器不工作
7 其他故障
3） 上述问题都正常，还出现以上问题须检查电子控制板
4） 高压启动后处于报警状态，检查高压变压器
8 附件
电源线
说明书
9 售后服务
自发货之日起，15个月内合理使用情况下，如有故障一律免费保修。
