产品详细信息
| 允许抗拉强度(N) | 1500/600 | 光纤芯数 | 2-288芯 |
|---|---|---|---|
| 品牌 | 汉信 | 型号 | GYTS |
| 允许侧压力(N/100mm) | 1000/300 | 光缆外径(mm) | 9.8 |
| 适用范围 | 长途通信，局间通信 | 重量(kg/km) | 105 |

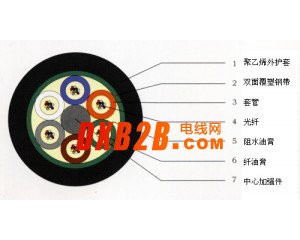

le="font-family: verdana">GYTS光缆的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中，套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。双面镀铬涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。
le="font-family: verdana">
le="font-family: verdana">产品特点：
le="font-family: verdana">.精确控制光纤余长保证光缆具有良好的抗拉性能和温度特性
.松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏对光纤进行了关键性保护
.聚乙烯（PE）护套具有很好的抗紫外辐射性能
.良好的抗压性和柔软性
.采用下列措施来确保光缆的防水性能
-单根钢丝中心加强芯
-松套管内填充特种防水化合物
-完全缆芯填充
-双面涂塑钢带（PSP）防潮层
le="font-family: verdana">
结构参数:
|
光缆芯数
Fiber
Counts
|
光缆外径
Outer diameter
(MM)
|
重量
Weight
(KG)
|
短时允许拉力
Allowed hort-time
Pulling
(N)
|
允许侧压
Allowed
Crush
(N/100mm)
|
抗冲击
Lmpact
(N．m）
|
允许弯曲半径
AllowedBending Radius
静态 动态
Static Dynamic
|
|
2-288
|
10.2-20±0.5
|
105-343
|
≥1500
|
≥1000
|
5
|
10D 20D
|
传输性能:
|
|
单模光纤
|
50/125
|
62.5/125
|
|
|
1310/1550(NM)
|
850/1300(NM)
|
850/1300(N/M)
|
|
衰减(db/KM)
|
≤0.36/0.22
|
≤3.0/1.0
|
≤3.3/1.0
|
|
最小带宽(MHz﹒km)
|
|
≥500/1200
|
≥200/600
|
