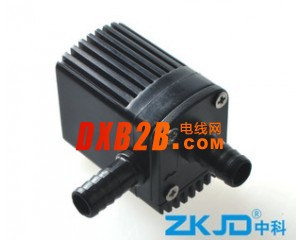

外观图
参数规格
|
序号 |
类别 |
规格 |
|
1 |
泵体尺寸及重量 |
51mmx34mmx42.7mm; 50g |
|
2 |
水泵出水口外径 |
8mm |
|
3 |
水泵进水口外径 |
8mm |
|
4 |
驱动方式 |
无刷，磁力隔离 |
|
5 |
水泵壳体材料 |
ABS,PES/SPS/PPS/PA66+30%GF (可选配) |
|
6 |
使用方式 |
连续使用 |
|
7 |
使用介质 |
水，油，以及其他酸碱溶液 |
|
8 |
最大工作温度 |
60℃ |
|
9 |
功耗 |
0.55-4.2W |
|
10 |
额定电压 |
12Vdc |
|
11 |
使用电压 |
5Vdc ~ 12Vdc |
|
12 |
最大负载电流 |
0.35A |
|
13 |
最大流量 |
4L/MIN |
|
14 |
最大静态扬程 |
3M |
|
15 |
噪音 |
<40dB |
|
16 |
防水等级 |
IP68(可潜水安装) |
|
17 |
寿命 |
大于30000小时 |
|
18 |
供电方式 |
太阳能板，蓄电池，适配器，电源模块 |
|
19 |
保护功能 |
缺水保护、空转保护、堵转保护、卡死保护（选配） |
特点
· 无需保养，体积小效率高，功耗低，抗干扰能力强，运行平稳。
· 无碳刷，无污染，电子换向，寿命长。
· 减震硅胶，吸收震动，降低噪音，硅胶位置可调节，方便安装。
· 电机的定子和电路板部分采用环氧树脂灌封并与转子完全隔离，解决了电机式直流水泵长期潜水产生的渗漏问题，完全防水。
· 解决了水泵在复杂环境中出现的卡死、水泵突然不启动等一系列问题。
· 水泵可选配缺水保护、空转保护、堵转保护、卡死保护等功能。
· 可根据要求调制水泵参数，12V水泵可调制1米扬程，也可3米扬程，体积不变，可宽电压运行。
· 解决了水泵驱动的死亡率问题，目前市面上的水泵死亡率大概在2%~3%左右。经过长时间科研研究将水泵的死亡率降低到了万分之五以内。
· 如需加大水泵扬程还可将水泵串联，则扬程可加倍。
· 水陆两用（外用时安装位置低于液面）。
· 可根据用户要求定制设计水泵及其相关控制系统。
参数表 (仅供参考，水泵12V扬程调制范围1-3M)
|
型号 |
电压 |
最大负载电流 |
最大流量 |
最大扬程 |
功耗 |
|
V |
A |
L/H |
M |
w |
|
|
DC30A-0406 |
4.5 |
0.10 |
100 |
0.6 |
0.45 |
|
DC30A-0507 |
5 |
0.11 |
110 |
0.7 |
0.55 |
|
DC30A-0609 |
6 |
0.11 |
120 |
0.9 |
0.66 |
|
DC30A-0712 |
7 |
0.13 |
160 |
1.2 |
0.91 |
|
DC30A-0913 |
9 |
0.14 |
170 |
1.3 |
1.26 |
|
DC30A-1215 |
12 |
0.18 |
200 |
1.5 |
2.16 |
|
DC30A-1219 |
12 |
0.22 |
210 |
1.9 |
2.64 |
|
DC30A-1223 |
12 |
0.23 |
220 |
2.3 |
2.76 |
|
DC30A-1225 |
12 |
0.26 |
230 |
2.5 |
3.12 |
|
DC30A-1227 |
12 |
0.29 |
235 |
2.7 |
3.48 |
|
DC30A-1230 |
12 |
0.35 |
240 |
3.0 |
4.20 |
|
备注 |
· 选型时务必给出使用环境：如连续工作时间、水温、介质等，水泵功率超过4.2W就不适合长期在60度以上水温连续工作，务必与专业人员沟通以便选择最合适的水泵型号！ · 上述电流为水泵的开口电流即当水泵直接放入水中不接任何系统时的电流，也为水泵最大电流，当水泵接上系统之后水泵的工作电流会降低到最大负载电流的70%-85%。 · 水泵的扬程为最大送水高度，即到达最大扬程点的流量为零。 水泵的流量为水平流量，即水平抽水的流量。 |
||||
应用范围
电动汽车散热系统，自动化设备水循环，水制冷等电器,饮水机，卫浴产品，碎纸机，无土栽培，水暖床垫，空调抽水，水族鱼缸，桌面工艺品，足浴盆，水暖床垫，热水器，电脑水冷，水冷风扇，医疗器械，制药系统，化工，循环系统，冷却散热系统，制冷系统，水冷空调，水冷风扇，移动洗澡机，太阳能喷泉，太阳能循环系统，家庭增压系统，别墅供水系统，小型灌溉系统, 水处理系统，小型供水系统，汽车循环系统，汽车加热系统，机床，家用电器，厨房电器,卫浴产品， 热水循环系统。
选型指南
|
型号 |
电压(DC) |
电流范围 |
最大扬程 |
最大流量 |
进水口径 |
出水口径 |
调速 |
空转/卡死保护 |
|
DC30A |
5~12V |
0.1~0.35A |
3m |
240L/H |
8mm |
8mm |
定做 |
选配 |
|
DC40 |
6~24V |
0.15~1.2A |
8m |
660L/H |
14mm |
10mm |
PWM/0~5V/手动 |
选配 |
|
DC40A |
6~24V |
0.15~1.2A |
6m |
840L/H |
14mm |
14mm |
PWM/0~5V/手动 |
选配 |
|
DC40C |
6~24V |
0.15~1.2A |
6m |
900L/H |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC40F |
6~24V |
0.15~1.2A |
6m |
960L/H |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC40H |
6~24V |
0.15~1.2A |
11m |
450L/H |
11mm |
8mm |
PWM/0~5V/手动 |
选配 |
|
DC50 |
6~24V |
0.15~3.8A |
7m |
2600L/H |
22mm |
22mm |
PWM/0~5V/手动 |
选配 |
|
DC50A |
6~24V |
0.15~3.8A |
5m |
3600L/H |
27mm |
27mm |
PWM/0~5V/手动 |
选配 |
|
DC50B |
6~24V |
0.15~3.8A |
13m |
1800L/H |
22mm |
22mm |
PWM/0~5V/手动 |
选配 |
|
DC50C |
6~24V |
0.15~3.8A |
6.5m |
2500L/H |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50D |
6~24V |
0.15~3.8A |
6.5m |
2500L/H |
20mm |
20mm |
PWM/0~5V/手动 |
选配 |
|
DC50E |
6~24V |
0.15~3.8A |
15m |
1500L/H |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50F |
6~24V |
0.15~3.8A |
15m |
1500L/H |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50G |
6~24V |
0.15~3.8A |
20m |
1000L/H |
14mm |
8mm |
PWM/0~5V/手动 |
选配 |
|
DC50K |
6~24V |
0.15~3.8A |
20m |
2000L/H |
14mm |
14mm |
PWM/0~5V/手动 |
选配 |
|
W50 |
24V |
1~3.8A |
造浪 |
25000L/H |
潜水 |
58mm |
变频调速控制 |
选配 |
|
S50 |
24V |
1~3.8A |
4m |
5000 L/H |
1寸螺纹 |
1寸螺纹 |
变频调速控制 |
选配 |
|
备注： |
||||||||
