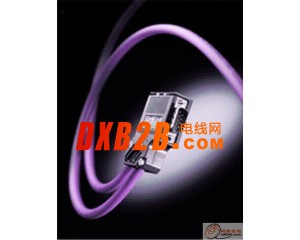

西门子DP接头

西门子DP接头, Profibus总线连接器 ，RS485接头,PROFIBUS DP总线连接器 西门子PROFIBUS DP总线连接器：用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。





西门子DP接头的设计：



提供有各种类型的总线连接器，可优化用于连接的设备：



总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻

带垂直电缆引出线的总线连接器（90°）；

这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。



有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率最大为1.5 Mbit/s，无集成的总线端接电阻。

PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率最大为12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。





西门子DP接头的特点：

用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆

安装方便



FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间

集成端接电阻 （6ES7 972-0BA30-0A0 中不具有）



通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点

Area of application



用于 PROFIBUS的RS485总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。
