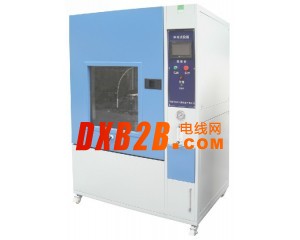

一、防雨试验箱设备用途：本产品适用于考核电工产品，外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本产品采用科学设计，使得该设备能够逼真的模拟滴水，淋水，溅水，喷水等各种环境。走进全面的控制系统以及变频技术的采用，使得降雨量试品架的回转角度，喷水摆杆的摆动角度以及喷水量摆动频率都可自动的调节。
二、防雨试验箱标准依据：IEC60529-2001、GB4208-2008、GB2423.23、GB5170.38、GBl0485—93、IPX4. IPX3等效的JIS、DIN、MZl等标准
三、防雨试验箱主要技术参数：
|
序号
|
规格型号
|
内箱尺寸（深×宽×高）
|
外形尺寸（深×宽×高）
|
|
01
|
HE-LY-512
|
800×800×800（mm）
|
960×1160×1640（mm）
|
|
02
|
HE-LY-1000
|
1000×1000×1000（mm）
|
1160×1360×1840（mm）
|
3.1 观察窗口尺寸（mm）：（全玻璃门）
3.2 试验台转速（rpm）：1 ~5可调
3.3 转台尺寸(直径) φ300MM
3.4 转台负载：20KG
3.5 喷水环半径（mm）：375
3.6 喷水管摇摆角度范围：45°、90°、120°、180° (可设置)
3.7 喷水孔直径（mm）： (φ0.4)
3.8 喷水孔径间距（mm）：(50)
3.9 每个喷水孔的流量： (0.07L/min ± 5%)
3.10 喷水压力（Kpa）：50-300可调
3.11 摆管摆幅：最大 (200°)
3.12 喷水管摆动速度： (60°/s)可设定
3.13 试验时间：1-999,999min（可设定）
3.14 样品与设备的距离大于200mm
3.15 箱体全不锈钢，可视钢化玻璃视窗
3.16 整机重量约：300KG
3.17 使用电源：AC 1ψ 3W 220V 50HZ
3.19 总功率：1000W
四、防雨试验箱运行控制系统：
4.1 控制器：自主研发的触摸屏PLC控制系统（PLC、步进电机）流量计、调压阀
4.2 摆管角度：采用PLC驱动步进电机（角度任意设置和显示）
4.3 流量显示：高精度有机玻璃转子流量计
4.4 观察面：大面积可视化钢化玻璃门
4.5 供水系统：储水箱、增压泵
五、防雨试验箱结构材质：
5.1 内胆为不锈钢镜面板 (SUS304)
5.2 外箱为不锈钢刷面板(SUS304)
5.3 样品台配置圆形转盘，转速可调
