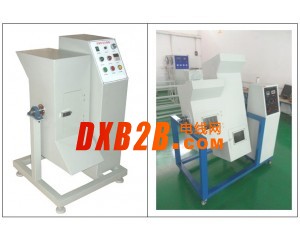

点击图片查看原图
一、滚筒跌落试验机用途：
a)手机滚筒跌落试验机是对手机（或其它小型电子产品）进行重复自由跌落试验的专用设备。
b)本设备主要依据IEC的标准GB/T2423.8-1995制造。
c)结构合理、独特，对不同型号手机有充分的适用性。
d)设备运行稳定，低噪音，免维护。
二、滚筒跌落试验机标准依据：测试设备满足国际GB/T2423.8-1995或IEC60068-2-32，Ed2测试条件；滚筒制作工艺满足GB/T2423.8-1995附录标准。
三、滚筒跌落试验机测试目的：
A. 外壳的耐用程度。
B. 内部结构抗（重）摔的性能。
C. 经受重复自由跌落的适应性。
四、滚筒跌落试验机测试过程描述
u 模拟用户使用过程中，手机自由跌落动作进行试验。
u 人工把手机放入滚筒内→关闭透明盖及防护装置→电机带动滚筒逆时针旋转→转动一周跌落两次。
五、滚筒跌落试验机功能实现：
1、由电机实现滚筒定数旋转（5转/分钟）。
2、跌落高度500和1000mm，两工位同时工作。
3、滚筒结构保证手机随机跌落，避免非标的摩擦及碰撞运动。
六、滚筒跌落试验机技术指标：
1、 规格型号：HE-GT-5100
2、 工位数量：双筒
3、 操作方式：按钮
4、 动作执行元件：减速器电机（可选配调速电机）
5、 跌落高度范围：500、1000mm
6、 跌落节拍：5-15次/分钟
7、 计数器：6位
8、 电压：220V；
9、 功率：300W（含电机）
10、 外形尺寸：1200㎜*1500㎜*1200㎜；
11、 重量：100kg
八、滚筒跌落试验机主要配置：
1、机台本体：1台
2、卧式齿轮减速马达750W：1台（台湾城邦CPG）
3、橡胶压块：4块
4、底版木垫：4块
5、齿轮链条：各1条
6、玻璃门：二套
7、控制器，电路：迈
