电缆修补片 拉链式热缩管 电缆护套管 光缆修复片 防水套管

电缆光缆拉链式热缩套一种包覆型护套修复套管，施工简单，尺寸选择性范围广，各种场合均适用，配以热熔胶能解决密封防水问题，绝缘可达到完整电缆的绝缘水平。

电缆拉链式热缩套适合35kV及以下单芯电缆、二芯、三芯、四芯、五芯电力电缆的护套修补和密封绝缘，可配合高压绝缘带、绝缘防水胶带等产品使用。





电缆光缆拉链式热缩套常用规格型号



型号规格 尺寸 适用电缆直径

 (mm)

出厂尺寸 收缩后直径 供货长度

BH-RSW 28/6-500 28 6 500 7～12

BH-RSW 36/10-500 36 10 500 12～20

BH-RSW 50/15-600 50 15 600 20～40

BH-RSW 60/18-700 60 18 700 30～50

BH-RSW 70/22-800 70 22 800 40～60

BH-RSW 80/25-900 80 25 900 50～70

BH-RSW 100/30-900 100 30 900 60～90

BH-RSW 135/35-900 135 38 900 70～120

BH-RSW 164/45-900 164 45 900 80～150

BH-RSW 185/55-900 185 55 900 90～160

BH-RSW 200/60-900 200 60 900 100～180

BH-RSW 220/65-900 220 65 900 120～200

BH-RSW 240/70-900 240 70 900 150～220

 注：可按照客户要求规格和长度供货。



电缆光缆拉链式热缩套组成件：

带胶热缩片、金属卡条、卡条搭接扣、电缆清洁包、隔热铝箔、打磨砂布条。

可选配套件：高压绝缘带。



电缆光缆拉链式热缩套（电缆修补片）施工方法：

1、清理电缆破损部位，安装时，破损部位应置于修补片中间。



2、用白笔在套管两边划上标记。



3、用砂布条沿圆周方向打磨两端电缆。



4、电缆清洁湿巾为铝塑复合袋的小包装，有中性包装可选。



5、清洁已打磨的电缆部位。



6、从标记位置内侧25mm处向外贴上隔热铝箔。



7、用硬物刮拭隔热铝箔并抹平，使其紧贴电缆。



8、贴好的铝箔片应露出套管75mm。

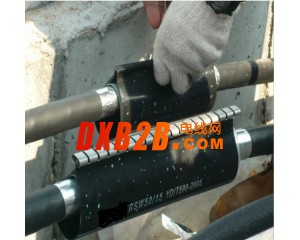

9、套上修补片，穿上卡条，扣上搭接扣（600mm以下不用）



10、先用小火预热卡条10秒。



11、从修补片中部向两端，均匀加热收缩。



12、套管两端有胶溢出，变色漆完全变成黄褐色，施工完成。
