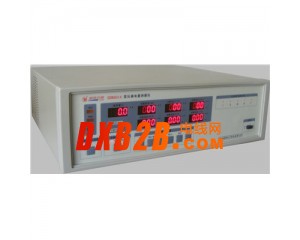

仪器型号：GDW401A
特点： GDW401A变压器电量测量仪是为电源变压器测试所设计的专用仪器。测量仪器采用高速、流水线、先进的精简指令集结构的全新ARM7TDMI-S内核，运算速度高达60MIPS，同时配备了集成高速数字滤波器的A/D进行采样。采用了七个LED显示窗口使初级电压、空载电流、次级电压I～V共5组同步测量同步显示，测量精度0.5级，具有测试速度快、精度高、使用方便、轻巧美观等优点，应用于各种电源变压器的实验室或流水线的自动测试。
一、产品特点：
1. 测量量程宽：可适用当前绝大部分客户制造的电源变压器的测试，空载电流设三档量程2000mA/200mA/20mA，最小电流可测至0.5mA,功率可测至0.01W。
2. 符合能源之星Energy star/IEC 62301/能耗产品生态设计需求指令（EUP Eco-design）测量要求。
3. 抗冲击能力强：增加初次级硬件保护功能，可防止初次级接反时瞬间电压（可达几千伏）过高带来的安全隐患及仪器的损坏。
4. 次级电压适用范围更宽：面向生产线实现次级测量组数可选，而且任意一组的量程可选择为500V档或者是100V档。
5.报警时间更短：设置更灵活，合格判定时间以0.2～9.9s范围内选择，客户根据产品的特点，合理选择判定时间，以并大大提高测试效率。
6.合理选择启动电流门槛值：根据产品特点，合理选择启动电流值（0.500～2000mA）。
7.订单化设置操作，易于管理：可多达200组订单号设置，每组订单可方便设置/调出对应产品的相应参数的上下报警值。
8.丰富的通讯及强大的组网功能：具有RS232(或适配RS485)通讯接口功能，可选择电脑软件组或自动测试系统。
9.强大的通讯及组网功能：仪器具有RS232（或选择RS485）通讯接口功能，可选配软件与电脑组成自动测试，也可为用户提供。用单台计算机管理多台仪器（多工位流水线）现场工作的测试管理及数据记录、存档、统计、分析及质量分析，满足高端客户的网络化管理的需求。
二、技术性能指标
|
技术指标 |
量程 |
误差 |
分辨率 |
|
|
初级功率（V） |
5.0～500.0 |
±(0.4%读数+0.1%量程) |
0.1V |
|
|
初级功率（W） |
0.01～1000 |
±(0.4%读数+0.1%量程) |
0.01W |
|
|
空载电流（mA） |
20mA档 |
0.50～20.0 |
±(0.4%读数+0.1%量程) |
0.01mA |
|
200mA档 |
0.50～200.0 |
±(0.4%读数+0.1%量程) |
0.01 mA |
|
|
2000mA档 |
10.0～2000 |
±(0.4%读数+0.1%量程) |
0.1 mA |
|
|
次级电压（V） |
100V档 |
1.0～100.0 |
±(0.4%读数+0.1%量程) |
0.01V |
|
500V档 |
1.0～500.0 |
±(0.4%读数+0.1%量程) |
0.1V |
|
仪器接口端子输入阻抗：≧500kΩ；
仪器接口输入过压能力：2000V 10秒；
仪表重量：约5kg；
仪表外型最大尺寸：宽×高×深（358W×115H×340Dmm）。
