组合垫圈

组合垫圈

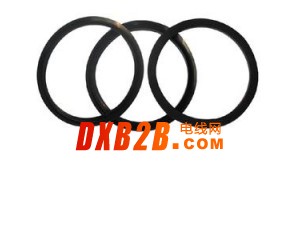

组合垫圈由橡胶圈和金属环整体粘合硫化而成，是用来密封螺纹和法兰连接的密封圆环，圆环包括一个金属环和一个橡胶密封垫。
金属环防锈处理，组合垫圈一般采用耐油丁腈胶或氟橡胶。组合垫圈有公制和英制两种尺寸，有标准JB982-77规定组合垫的金属垫加橡胶的组合形式。组合密封垫圈供螺纹管接头及螺塞密封用，它一般和卡套式管接头一起使用，用来堵油口，主要用于液压阀管接头螺纹连接处的端面静密封，适用英国、美国标准英制螺纹和法国、德国标准公制螺纹连接处的端面静密封等。组合密封垫圈根据结构形式可分为A型、B型；根据包胶的不同可分为全包、半包。
组合垫圈用途说明
适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，
为防止油液，燃料，水和药品等泄漏。由于其结构简单、密封高效、且价格低廉，使其在机械制造业得到广泛应用。
技术数据
工作压力：　≤40 Mpa
温度：-25℃ ～ +100℃
介质：液压油
材料性能
材质：橡胶、金属材质
组合垫圈尺寸表
规格 外径 内径 铁片
厚度 公差 胶厚 规格 外径 内径 铁片
厚度 公差 胶厚
+0.13 ±0.13 ±0.13 +0.13 ±0.13 ? ±0.13
-229 24.00 16.70 1.50 +/-0.10 0.85 -310 17.00 10.70 1.50 +/-0.10 0.70
-230 24.00 17.40 1.50 +/-0.10 0.90 -312 18.10 11.80 1.50 +/-0.10 0.65
-231 24.70 18.00 1.50 +/-0.10 1.05 -313 19.00 12.70 1.50 +/-0.10 0.70
-232 26.00 18.70 1.50 +/-0.10 0.85 -315 20.10 13.80 1.50 +/-0.10 0.70
-233 28.00 20.70 1.50 +/-0.10 0.90 -316 21.00 14.70 1.50 +/-0.10 0.70
-234 28.70 21.50 2.50 +/-0.10 0.90 -317 23.00 16.70 1.50 +/-0.10 0.70
-235 28.00 22.50 1.50 +/-0.10 0.90 -319 23.90 17.20 2.10 +/-0.10 0.75
-236 30.00 22.70 2.00 +/-0.10 0.85 -320 27.00 18.70 2.00 +/-0.10 0.85
-237 30.00 22.70 3.00 +/-0.15 0.85 -321 29.00 20.70 2.00 +/-0.10 0.85
-238 32.00 24.70 2.00 +/-0.10 0.85 -324 31.00 22.70 2.00 +/-0.10 0.85
-239 35.00 26.70 2.00 +/-0.10 0.85 -325 32.00 23.70 2.00 +/-0.10 0.85
-240 36.00 27.20 2.00 +/-0.10 0.90 -326 33.00 24.70 2.00 +/-0.10 0.85
-241 37.00 28.70 2.00 +/-0.10 0.85 -327 35.30 27.00 2.00 +/-0.10 0.85
-242 39.00 31.00 2.00 +/-0.10 1.00 -328 36.00 27.70 2.00 +/-0.10 0.85
-243 42.00 33.70 2.00 +/-0.10 1.05 -329 36.00 28.60 2.00 +/-0.10 0.85
-244 43.00 34.30 2.00 +/-0.10 1.05 -330 37.50 29.20 2.00 +/-0.10 0.85
-245 46.00 36.70 2.00 +/-0.10 1.05 -331 39.00 30.70 2.00 +/-0.10 0.85
-246 51.00 40.00 2.50 +/-0.10 0.95 -332 42.00 33.70 2.00 +/-0.10 0.85
-247 53.00 42.70 3.00 +/-0.15 0.85 -333 48.00 37.00 2.50 +/-0.15 1.30
-248 59.00 48.70 3.00 +/-0.15 1.05 -334 51.00 40.00 2.50 +/-0.15 1.30
-249 60.00 52.00 3.00 +/-0.15 1.05 -335 54.00 43.00 2.50 +/-0.15 1.30
-250 64.50 53.30 3.00 +/-0.15 1.05 -336 57.00 46.00 2.50 +/-0.15 1.30
-251 73.00 60.70 3.00 +/-0.15 1.15 -337 60.00 49.00 2.50 +/-0.15 1.30
-252 79.50 68.60 3.50 +/-0.15 1.75 -510 14.70 10.40 1.25 +/-0.10 -
-253 90.30 76.08 3.38 +/-0.15 1.51 -511 18.70 13.35 1.25 +/-0.10 -
-254 101.48 89.09 3.25 +/-0.15 1.50 -512 22.70 17.35 1.25 +/-0.10 -
-255 143.67 127.00 5.00 +/-0.15 1.50 -513 26.70 21.35 1.25 +/-0.10 -
-301 7.50 3.60 1.00 +/-0.10 0.70 -514 32.60 27.30 1.25 +/-0.10 -
-302 9.00 4.60 1.00 +/-0.10 0.70 -515 39.50 34.20 2.00 +/-0.10 -
-303 10.00 5.60 1.00 +/-0.10 0.70 -516 49.60 42.20 2.00 +/-0.10 -
-304 11.00 6.60 1.00 +/-0.10 0.70 -517 55.50 48.70 2.00 +/-0.10 -
-305 13.27 6.85 1.30 +/-0.10 0.57 -518 68.50 60.50 2.00 +/-0.10 -
-306 11.40 7.00 1.00 +/-0.10 0.70 -519 12.70 8.30 1.25 +/-0.10 -
-307 13.00 8.60 1.00 +/-0.10 0.70 -520 32.60 27.30 2.00 +/-0.10 -
