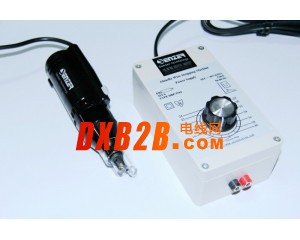

型號ABISOFIX掌上型剝皮機
 |
產品簡介
|
|
德國ARNO FUCHS阿諾福克斯（音譯）ABISOFIX掌上型電動高速剝皮機,採用直流高速空心杯電機設計，最高達20000RPM，並有即停刹車性能,其功能十分強大，是一種多功能多用途的高性能剝皮器，能徹底清除市面多種導線上任何堅硬的絕緣層,而絕不損害導線本身.操作快捷容易,效果特別出色.是專門設計為製造變壓器及線圈電器同修理馬達,發電機等行業使用,並有多達9種功能22個類型刀頭可供選擇,只需更換刀頭即能轉換為更多種用途，適用導線線直徑由0.2 - 4.5mm?.方形距形面扁平線達到35mm為提高產品質量與生產效率而增加利潤,歡迎採用德國“阿諾福克斯”剝皮機
l拉出/刮離式剝離方式，操作直接容易。
l採用高碳鎢鉬合金/鑽石刀片,刀片持久耐用。
l高速直流電機,從0-20000RPM控制電源無極可調
l從0.2-4.5mm,剝離長度達70mm,可剝離直至線圈底部
l手柄輕巧，功能強大，只需更換刀頭，即可實現多種用途
|
|
|
使用設備
|
|
|
工作原理：
ABISOFIX掌上型剝皮器裝有三把硬合金刀片，配合活動的離心刀頭裝置，當馬達高速轉動時，刀片由離心力驅動而同時併合，精細地切削導線表面的絕緣層，而不會損害到銅線本身。通過調節控制箱的無段級變速器，就可應用於不同大小的線徑，快速適用粗線，慢速適用細線。
操作說明
先將漆包線放入刀頭內，然後輕按馬達微型開關及將漆包線退出，即可完成剝離工作。透過變速器調節刀頭轉速，可控制達到最理想的切削與脫漆效果。
|
|
|
可選供貨類別
|
|||||
|
標準型號刀頭
|
||||
|
標準刀頭為剝皮機標配型號，剝離漆包線和編織線，也可以剝離切割安裝套管等；最長剝離長度為70mm
|
A1
|
MK1
|
0.2mm-0.8mm
|
||
|
A3
|
MK2
|
0.6mm-2.0mm
|
|||
|
A5
|
MK5
|
1.2mm-4.5mm
|
|||
|
有限位刀頭
|
||||
|
剝離漆包線紡織線，氧化釉層等的去除
帶長度限位裝置“L”指剝離長度是可以調整的，由3mm-40mm,如需剝離更長的需拆除限位裝置；最大長度可達70mm刀頭限制位的“M”可調整的刀位圈，可用於特殊的線規多層絕緣層的最外的絕緣層,不會損壞內層導線漆層.
|
手柄型號
|
刀頭型號
|
適用線徑?
|
||
|
A1LM
|
MK5LM
|
1.2mm-4.5mm
|
|||
|
特殊刀頭
|
||||
|
在特殊的應用場合，尤其是電感電容等電子元件引腳，它們可能需要剝離至元件的底部，距離0mm，以元件底部開始剝離絕緣層。
|
手柄型號
|
刀頭型號
|
適用線徑?
|
||
|
AS
|
MKS
|
0.4mm-3.0mm
|
|||
|
|
平形刀頭
|
||||
|
平形刀頭應用在電纜和電線PVC,編織線等較厚的絕緣層的剝離，還可以應用於多股導線的套管，帶長度限位裝置，最長達70mm剝離接近產品底部2mm
|
手柄型號
|
刀頭型號
|
適用線徑?
|
||
|
AFLM3
|
MK3FLM
|
0.6mm-4.0mm
|
|||
|
AFLM5
|
MK5FLM
|
2.0mm-5.0mm
|
|||
|
小溶出頭
|
||||
|
小溶出頭主要應用於剝離和清漆或焊接金屬佈線引腳的清理，修正焊接電路板連接引腳
剝離範圍及引腳最小距離5mm（有條件4mm）
剝離長度最小0.5mm最長30mm.MAX
剝離的線徑大小可微調
|
手柄型號
|
刀頭型號
|
適用線徑?
|
||
|
AK1
|
KMK1
|
0.5mm
|
|||
|
AK2
|
KMK2
|
0.6mm
|
|||
|
AK3
|
KMK3
|
0.7mm
|
|||
|
AK4
|
KMK4
|
0.8mm
|
|||
|
AK5
|
KMK5
|
0.9mm
|
|||
|
AK6
|
KMK6
|
1.0mm
|
|||
|
AK7
|
KMK7
|
1.1mm
|
|||
|
AK8
|
KMK8
|
1.2mm
|
|||
|
矩形面刀頭
|
||||
|
對於銅扁條和銅帶漆包線的刀銑刮除，在達到正確的速度後，只需輕微的施壓，即可去除絕緣層，
當銅扁或銅帶大於18mm時，可雙面操作，鑽石刀頭有極其的耐磨性能，是簡便而高效的
|
手柄型號
|
刀頭型號
|
|||
|
AF
|
MKF
|
||||
|
撚線絞頭
|
||||
|
為扭單股或多股需要絞合的線扭頭，在預先剝離絞線兩端整齊的扭合在一起；
刀頭上的硬質合金撚線針，可由離心力自動調整導線的大小只需將多股線插入刀頭內，開機並撤回，即可完成撚線工作。
|
手柄型號
|
刀頭型號
|
適用線徑?
|
||
|
AV3
|
MKV3
|
0.2mm-2.5mm
|
|||
|
AV5
|
MKV5
|
2.5mm-6.0mm
|
|||
|
線材扭曲
|
||||
|
為需要兩根或者多根線材的絞合，常見於雙絞線
將兩根或多根需扭曲的電線放線上勾中，啟動電機，拉直就可完成絞合工作
較粗的電線使用慢速，較細的線可用較高的速度
|
手柄型號
|
刀頭型號
|
適用線徑?
|
||
|
AVH
|
VH
|
Bis 0.6mm
|
|||
| |
電源適配器
|
||||
|
電源適配器為剝皮器提供直流電源，帶有超載保護以及鎮流濾波；
提供的40V電源是恒電壓的，由電阻式調壓，電壓是無極可調的
|
型號
|
規格資料
|
|||
|
NE421
|
230V 50Hz AC/10-40V DC
|
||||
|
NE42B
|
110V 60Hz AC / 10-40V DC
|
||||
|
國產適配器
|
||||
|
國產電源適配器為剝皮器提供直流電源，帶超載保護以及雙鎮流濾波；採用16檔制固定電壓輸出，從10V-40V直流輸出，每檔制扼流1.75V，輸出電壓更穩定，更耐用
|
型號
|
規格資料
|
|||
|
DBP-9761
|
110V 60Hz AC / 10-40V DC
|
||||
|
DBP-9762
|
230V 50Hz AC/10-40V DC
|
||||
|
|
表座&腳踏板
|
||||
|
在應用當中需要工作位上使用，可將剝皮器固定在一個工作臺面上，可解放持有剝皮器的手，切換和關閉設備時採用傻瓜式交換機
|
型號
|
||||
|
ATP
|
|||||
|
手柄電機
|
||||
|
剝皮機電機有提供兩個版本，AMO版本適用於所有的剝皮刀頭，剝頭與工具是可以互換的，ADBW版本為空心軸式的，間歇性剝離可以在不同的情況下切斷電線，以實現水龍頭式長度達到無限長；
|
型號
|
規格資料
|
|||
|
AMO
|
掌上型剝皮器電機
|
||||
|
ADBW
|
空心軸版最大線徑2.8mm
|
||||
|
可選購的附件
|
|||
| |
|
|
|
|
SHP防塵罩（亞克力）
|
KA前端保護殼
|
KO高速機動碳刷
|
SCHA2銀觸點動式開關
|
| |
|
|
|
|
MES剝頭刀片
|
DCF剝頭刀片
|
MESH剝頭刀片
|
MESF剝頭刀片
|
|
技朮蔘數
|
|
|
適用線徑範圍:
|
32-5 AWG（0.2mm-4.5mm?）
|
|
機 器 尺 寸：
|
180×45mm (長×寬)
|
|
機 器 重 量：
|
450gs
|
|
控制箱電壓：
|
230V/50Hz或110V 60Hz AC輸入/10-40V DC輸出
|
|
機器轉速度：
|
0-20 000 R.P.M
|
|
控制箱重量：
|
1000gs
|
