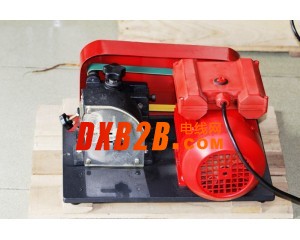

型號SEDV1磨輪式剝皮機
|
|
產品簡介 |
|
||
|
型號【SEDV1】高性能漆包線脫漆機, 使用最新設計的”全接觸”高速磨輪, 適用於圓形,正方形和長方形等的漆包線, 能徹底清除線面上任何堅硬的絕緣漆, 搪瓷漆, ML,Isonel等, 而絕不損害銅線本身. 在沒有嚴重污染及危害性的情況下, 脫漆工作快捷而且安全. 可選配多種型號的磨輪, 以供不同大小的線徑使用. 適合線徑範圍：42-16 AWG (0.064-1.3mm)，特別適合多股漆包線同時脫漆使用. 操作方便, 效果出色. 型號【SEDV1】漆包線脫漆機設有脫漆長度終止裝置, 控制漆包線的脫漆長度. 及可裝配完整的吸塵系統, 避免絕緣漆及粉末外洩。
l 操作直接容易, 效果明顯出色. l 採用美國ERASER纖維磨輪, 磨輪持久耐用 l 採用三菱交流電機，設計可長時間持續工作。 l 可多股圓線同時高速剝皮離，並適合扁平線剝離 l 脫漆長度最長70mm, 可脫漆直至線圈底部5mm |
|
|||
|
SPECIFICATIONS 機 器 規 格 |
|
|||
|
適用線徑：--------------------------------------------------------------AWG 35-16( 0.14 ~ 1.3 mm ) |
|
|||
|
機器尺寸：-------------------------------------------------------------------------350 ×280 ×260 mm |
||||
|
使用電壓：------------------------------------------------------------------220V / 50Hz. single phase |
||||
|
機器重量：------------------------------------------------------------------------------32 kg |
||||
|
SETUP AND OPERATION操作與設置 |
||||
|
|
根據磨輪適用線徑規格, 安裝合適的磨輪在機器上. 將一根漆包線放在兩只磨輪的中間, 調較兩只磨輪至將漆包線輕輕夾緊, 用手握住線圈部份然後啟動開關, 試驗脫漆效果. 在必要時可通過調節磨輪互相間接觸面的壓力, 控制達到理想的脫漆效果.
|
|||
|
|
工作時將漆包線由兩只磨輪旁邊放入, 然後將漆包線輕鬆地從磨輪中間拉出, 脫漆工作即可完成. 因為當機器在開動時, 磨輪高速旋轉時將漆包線的絕緣漆或氧化物擦掉. 脫漆後的漆包線, 銅線表面是光亮同清潔. 單獨一根的漆包線脫漆效果較好. |
|||
|
|
當磨輪在工作中出現表面不平或者凹溝是會引起斷線同脫漆不乾淨的情況. 此時磨輪是需要修整的, 可以使用砂布或砂輪將磨輪表面部份修整磨平, 直至兩個磨輪能平整接觸. 工作中定期地修整磨輪, 這樣可以增加磨輪的使用壽命. |
|||
|
replac ACCESSORIES更換附件 |
||||
|
|
為方便操作, 磨輪的內吼是直接裝插在軸上, 然後用螺絲帽上緊. 請留意, 上面的磨輪是用右牙螺絲帽. 而下麵的磨輪是用左牙螺絲帽. 所以當需要換新的磨輪時, 需將螺絲帽鬆開, 將不能再使用磨輪由軸上抽出, 然後插上新的磨輪, 再裝緊螺絲帽. 即可重新開始工作. |
|||
|
SAFETY INSTRUCTIONS 安全事項 |
||||
|
操作機器時, 必須戴上保護眼罩及保護衣物同保護手套. 絕緣漆粉末屬化工材料具有危險性, 使用前須諮詢物料供應商. 設備需要在通風環境下操作, 室內需要裝置通風設施. 在操作使用設備時, 需檢測機器是在正常的安全狀態中使用. 在無專人看管的情況下, 需關閉機器所有電源 |
||||
|
可選購的附件 |
|
|||
|
|
|
|||
|
|
配件編號：AE0055
名稱規格：美國GR553C平型玻璃纖維磨輪 適用線徑：30-42AWG（0.25mm-0.064mm?） 配件規格：32×25×8.5mm 配件材質：玻璃纖維 |
|
||
|
|
配件編號：AE0274
名稱規格：美國GR553W平型玻璃纖維磨輪 適用線徑：30-42AWG（0.25mm-0.064mm?） 配件規格：32×25×8.5mm 配件材質：玻璃纖維 |
|
||
|
|
配件編號：TS001
名稱規格：美國TS001高碳钢絲磨輪 適用線徑：18-36AWG（1.02mm-0.13mm?） 配件規格：37×30×8.5mm 鋼絲直徑：0.06mm? |
|
||
|
|
配件編號：TS003
名稱規格：美國TS003不銹鋼絲磨輪 適用線徑：16-30AWG（1.3mm-0.25mm?） 配件規格：37×30×8.5mm 鋼絲直徑：0.12mm? |
|
||
|
|
配件編號：FL630
名稱規格：FL630傳動皮帶 配件規格：630×20×1.0mm |
|
||
|
配件編號：AR2702
名稱規格：纖維磨輪修整紗布（1包=10塊） 紗布粗度：P120 配件規格：140×25×0.5mm 砂布粒度：W50 |
|
||
|
隨機附件：可選纖維或鋼絲磨輪1對；傳動皮帶1條；修整紗布1條；修整手柄1支；使用說明書1份 |
|
|||
