SET UP AND OPERATION安装与使用
根据刀头表格内的刀头规格, 选择合适的刀头安装在机器前端夹头上. 将一根漆包线插放在刀头的中间, 使用固定扳手调较夹头使刀头将漆包线轻轻夹紧, 然后将漆包线退出. 启动开关后, 手握住线圈部份然后轻松地将漆包线推进高速旋转的刀头, 直至到达预先设定的脱漆长度, 然后小心将漆包线退出.脱漆工作即可完成. 在必要时可通过放松同收紧夹头来调节刀头的口径, 控制达到理想的脱漆效果. 因为当机器在开动及刀头高速旋转时, 将漆包线的绝缘漆或氧化物削掉. 脱漆后的漆包线, 铜线表面是光亮同清洁.
设定所需的脱漆长度, 可松开夹头的固定螺丝, 退出夹头后, 看见脱漆长度的限位顶针, 通过固定螺丝来调整限位顶针, 可设定及控制漆包线的脱漆长度.
随机更附有安全保护罩, 确保操作安全.

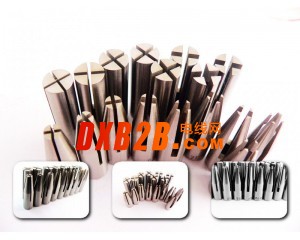

型号 S100 漆包线脱漆机, 可选下列用特硬材质制造的多种高速脱漆刀头应用.
|
平 型 刀 头
|
适 用 线 径
|
锥 型 刀 头
|
|
2 SC
|
29 ~ 24 AWG ( 0.28 ~0.51 mm)
|
2 BF
|
|
3 SC
|
24 ~ 20 AWG ( 0.51 ~0.81 mm)
|
3 BF
|
|
4 SC
|
20 ~ 16 AWG ( 0.81 ~1.30 mm)
|
4 BF
|
|
5 SC
|
15 ~ 13 AWG ( 1.45 ~1.83 mm)
|
5 BF
|
|
6 SC
|
13 ~ 11 AWG ( 1.83 ~2.31 mm)
|
6 BF
|
|
7 SC
|
11 ~ 9 AWG ( 2.31 ~2.90 mm)
|
7 BF
|
|
8 SC
|
9 ~ 8 AWG ( 2.90 ~3.25 mm)
|
