型號ISOMAP IIB掌上型鋼刷機
 |
產品簡介
|
|||
|

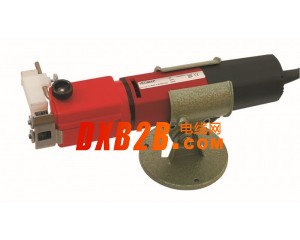

ISOMAP掌上型鋼刷機 採用交流電機，動力強勁,高速馬達功率為300W，轉速達到3500-15000轉/分鐘無極可調，採用進口90°拉絲鋼線，可選擇精粗兩種鋼絲磨輪，能徹底清除線面上任何堅硬的絕緣漆,搪瓷漆, ML,Isonel等,可剝離市面圓線及方形導線從0.5-6mm厚度，而絕不損害銅線本身.機身與刷頭採用可拆卸方式，可輕鬆更換為刀頭以及刷頭，ISOMAP IIB特別適合較粗的漆包線使用.並可同時處理兩條或以上的漆包線,操作方便,效果出色。配置長度限位裝置,可精確控制剝離長度，便拆式鋼刷頭，方便簡單，帶厚度調節裝置，剝離粗幼輕鬆控制，在沒有嚴重污染的情況下，剝離工作高效而快捷
l操作直接容易,效果明顯出色.
l採用90°拉絲鋼磨輪，磨輪持久耐用
l配置調節控制不同線徑的剝離效果。
l可多股/多條漆包線同時高速剝離。
l設有長度限位裝置，可控制剝離長度。
|
||||
|
可選購的附件
|
SPECIFICATIONS 機器規格
|
|||
|
|
適用線徑：-----------AWG 24-3( 0.51 ~ 6.0mm )
|
||
|
機器尺寸：-------------------------------315×58-64mm
|
||||
|
使用電壓：-----------------230V / 50Hz. single phase
|
||||
|
FINE 2471
|
ROUGH 2472
|
機器重量：-------------------------------------1420g
|
||
|
SETUP AND OPERATION 操作與設置
|
||||
| |
調試機器
根據磨輪規格選擇適宜線徑,安裝合適的磨輪在機器上.將一根漆包線放在兩只磨輪的中間,左右旋轉調節把手（左圖3處）直至漆包線輕輕夾緊,用手握住線圈部份然後啟動開關,試驗脫漆效果.可通過調節磨輪互相間接觸面的壓力,控制達到理想的脫漆效果
|
|||
|
⒈限位裝置固定螺絲
|
操作使用
工作時將漆包線放入兩只磨輪之間 然後將漆包線輕鬆地從磨輪間拉出,脫漆工作即可完成.因為當機器在開動時,纖維磨輪高速旋轉將漆包線的絕緣漆或氧化物擦掉.脫漆後的漆包線,銅線表面是光亮同清潔.單獨一根的漆包線脫漆效果較好.
|
|||
|
⒉限位裝置
|
||||
|
⒊剝離線徑調整螺絲
|
||||
|
⒋安全檔板
|
||||
|
附件更換
為方便操作,磨輪的內吼是直接裝插在軸上,然後用螺絲帽上緊.請留意,上面的磨輪是用右牙螺絲帽.而下麵的磨輪是用左牙螺絲帽.所以當需要換新的磨輪時,需將螺絲帽鬆開,將不能再使用磨輪由軸上抽出,然後插上新的磨輪,再裝緊螺絲帽.即可重新開始工作.
|
||||
|
|
||||
|
如需要拆除刷頭，如上圖：只需旋轉刷頭與電機的螺紋，便可輕鬆拆除，反之如需裝載刷頭，需保持在一條直線的軸上，驅動軸輕輕的插入刷頭，並擰緊螺絲，為了確保水準的安置刷頭，可手動轉動刷頭測試連接狀態
|
安全事項
操作機器時,必須戴上保護眼罩及保護衣物同保護手套.
絕緣漆粉末屬化工材料具有危險性,使用前須諮詢物料供應商.
設備需要在通風環境下操作,室內需要裝置通風設施.
在操作使用設備時,需檢測機器是在正常的安全狀態中使用.
在無專人看管的情況下,需關閉機器所有電源
|
|||
|
Specifications may be changed without prior notice.規格尺寸或變動及更新
|
||||
