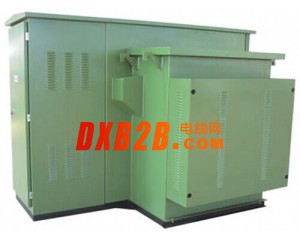

美式箱变-好用的箱式变电站

YBW-12/0.4-□-□-□型号含义：

YBW：代表预装式变电站；12/0.4：代表一次电压/二次电压；□ -□-□：依次代表变压器容量、高压接线方式（H：环网；Z：终端）、绝缘介质（G：高燃油；P：普通油）。

美式箱变主要技术参数如下：

●额定电压：10kV+2×2.5/0.4kV；10kV+5%/0.4

●最高电压：12kV

●接线组别：Dyn11,YynO

 ●额定频率：50Hz

●绝缘水平：1分钟工频耐压：35kV 雷电冲击耐压：75kV

●ELSP后备保护高压熔断器开断容量：50kA

●高压负荷开关短路关合电流：12.5kA

●线圈及导体材料：铜

●环境温度：-45~+40℃(45#油) -25~+40℃（25#油）

●允许温升：65℃

●噪音水平：48~55dB

●防护等级：IP43

●冷却方式：油浸自冷

●压力释放装置：0.5个大气压（箱体内外压差）

●有关短路阻抗、损耗、重量见铭牌

验收检查 :

一旦箱变到货，一定要检查箱变有无破损、脱落、松动、漏油现象，运输中是否发生损坏或装卸不当，把发现的任何损坏或缺陷通知本公司，以便尽快妥善处理。

安装条件 :

1） 安装地点:箱变45#油的凝点为-45℃；25#油的凝点为-25℃，充25#油的箱变不能用于环境温度低于-25℃的地区。无论箱变充45#油还是25#油，如果在环境低于-20℃时投运，需要空载运行24个小时进行预热，然后逐渐增加负载。

2） 箱变基础 箱变应安装在混凝土台基上，台基应足以承受箱变的重量。 操作杆长约1.5米，为了便于操作，箱变前应预留2米的操作空间。 箱变地基应有接地装置，接地电阻应符合规格要求，一般是：R≤4Ω

我公司出产的箱变配备多种附件，有些附件如熔丝、开关、表计、放油阀和压力释放装置等已在出厂前安装好，无须现场施工；而电缆等附件需要现场安装。想了解更多美式箱式的信息，就请赶快拨打热线电话吧。
