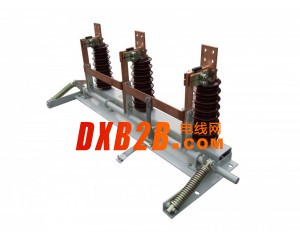

JN12系列户内高压接地开关
JN12型户内高压接地开关，是配用于40.5kV户内交流金属铠装移开式金属封闭开关设备及其它高压开关设备的主要元件，也可单独使用。作为在40.5kV及以下的电力系统中接地保护之用。具有关合短路电流能力。结构合理、体积小、操作灵活、易安装调整。
二、 产品特点
产品设计科学、新颖、独特、合理；技术性能先进、可靠；采用分流磁锁原理，通电时自动产生压力， 保证接触良好；不需要接角压力弹簧、操作力小。可以与名种型号高压柜配套使用，也可以作为高压电器设备检修时接地保护
三、型号参数
|
规格参数
|
额定电压KV
|
4秒短时耐受电流KA
|
峰值耐受电流KA
|
额定短路开关合电流KA
|
|
JN12-35/25
|
40.5
|
25
|
63
|
63
|
|
JN4-35/31.5
|
40.5
|
31.5
|
80
|
63
|
