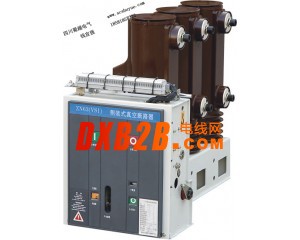

ZN63A(VS1)-12/1250-20、25、31.5侧装式户内高压真空断路器
一、产品介绍：
ZN63A(VS1)-12/1250-20、25、31.5侧装式户内高压真空断路器是三相交流50Hz，额定电压为12kv的户内装置，可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。本产品符合标准GBl984《交流高压断路器》、JB3855《3.6～40.5kV户内交流高压真空断路器》、DL403《10～35kV户内高压真空断路器订货技术条件》和IEC56《交流高压断路器》的有关规定。
ZN63A(VS1)-12/1250-20、25、31.5侧装式户内高压真空断路器既可装入手车式开关柜，也可装入固定式开关柜。本断路器具有寿命长、缩护简单、无污染、无爆炸危险、噪音低等优点，并且适应于频繁操作等比较苛刻的工作条件。
二、使用条件
1、周围空气温度上限不高于+40℃、下限不低于-10℃(允许在-30℃储运)：
2、海拔不超过1000m地区，产品使用在7.2kV系统中时，适用海拔可提高达3000m；
3、相对湿度：日平均值不大于95％，月平均值不大于90％；
4、饱和蒸汽压：日平均值不大于2.2×103MPa，月平均值不大于1.8×1 03MP孤在湿度期内温度急降时，可能凝露；
5、安装地点应无经常性的剧烈震动；
6、周围空气应不受腐蚀性或可燃性气体，水蒸汽的明显污染；
7、安装场所应保持干燥、清洁；
8、地震烈度不超过8度。
三、ZN63A(VS1)-12/侧装式户内高压真空断路器型号表：
|
ZN63A(VS1)-12/630-25侧装式
|
|
ZN63A(VS1)-12/630-31.5侧装式
|
|
ZN63A(VS1)-12/1250-20侧装式
|
|
ZN63A(VS1)-12/1250-25侧装式
|
|
ZN63A(VS1)-12/1250-31.5侧装式
|
四、ZN63A(VS1)-12/侧装式户内高压真空断路器参数表：
1. 断路器主要技术参数，见表1
|
序号
|
单位
|
数值
|
|||||||
|
1
|
额定电压
|
kV
|
12
|
||||||
|
2
|
额定频率
|
Hz
|
50
|
||||||
|
3
|
额定绝缘水平
|
lminI_频耐受电压
|
kV
|
42
|
|||||
|
雷电；中击耐受电压
|
75
|
||||||||
|
4
|
额定电流
|
A
|
6301 0001250
|
1600 2000
|
250031 50
|
||||
|
5
|
额定短路开断电流
|
202531.5
|
31.5 40
|
31.5 40
|
|||||
|
6
|
额定短路关合电流(峰值)
|
kA
|
50
|
63
|
80
|
80 100
|
80 100
|
||
|
7
|
额定峰值耐受电流
|
50
|
63
|
80
|
80 100
|
80 100
|
|||
|
8
|
额定短路耐受电流(有效值)
|
202531.5
|
31.5
|
40
|
31.5 40
|
||||
|
9
|
额定短路开断电流开断次数
|
次
|
50
|
50
|
30
|
30
|
|||
|
10
|
额定短路持续时间
|
S
|
4
|
||||||
|
11
|
额定操作顺序
|
自动重合闸
|
分-0.3S-合分-180S-合分(额定短路开断电流为31.5kA及以下)
|
||||||
|
非自动重合闸
|
分-180S-合分-180S-合分(额定短路开断电流为40kA及以上)
|
||||||||
|
12
|
机械寿命
|
次
|
20000
|
||||||
|
13
|
额定单个电容器组开断电流
|
A
|
630
|
||||||
|
14
|
额定背对背电容器组开断电流
|
A
|
400
|
||||||
2.断路器的主回路电阻值见表3。
|
额定电流
|
额定短路开断电流
|
单位
|
数值
|
|
|
主回路电阻(从断路器
某一相主回路的上、下
触臂端部测量)
|
630A
|
20kA
|
kA
|
≤55
|
|
1000A
|
20kA及25kA
|
≤55
|
||
|
1250A
|
25kA及31.5kA
|
≤55
|
||
|
1600A
|
31.5kA及40kA
|
≤45
|
||
|
2000A
|
31.5kA及40kA
|
≤45
|
||
|
2500A
|
31.5kA及40kA
|
≤40
|
||
|
3150A
|
40kA
|
≤40
|
