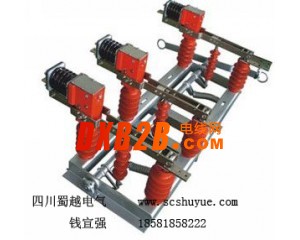

FZW32-12/630-1250型户外高压隔离真空负荷开关
一、简介
FZW32-12/630-1250型户外高压隔离真空负荷开关（简称负荷开关），适用于额定电压12KV，额定电流为630A，额定频率50Hz的供电网络中，可开断负荷电流，亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。
二、用途
FZW32-12/630-1250型户外高压隔离真空负荷开关（简称负荷开关），适用于额定电压12KV，额定电流为630A，额定频率50Hz的供电网络中，可开断负荷电流，亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能，适用于城网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大，安全可靠，电寿命长，可频繁操作；少维护等优点。
三、使用条件
● 周围空气温度：上限+40。C，下限-30。C；
● 海拔不超过2000m；
● 相对湿度，日平均值不大于95%，月平均值不大于90%；
● 风速不超过35m/s；
● 周围空气不应受腐蚀性气体或可燃性气体、水蒸汽等明显污染；
● 无经常性剧烈振动。
四、技术参数
|
序号 |
名称 |
单位 |
参数 |
|
|
1 |
额定电压 |
kV |
12 |
|
|
2 |
额定频率 |
Hz |
50 |
|
|
3 |
额定电流 |
A |
630 |
1250 |
|
4 |
额定有功负载开断电流 |
A |
630 |
1250 |
|
5 |
额定闭环开断电流 |
A |
630 |
1250 |
|
6 |
5%额定有功负载开断电流 |
A |
31.5 |
|
|
7 |
额定电缆充电开断电流 |
A |
10 |
|
|
8 |
1min工频耐受电压：真空断口，相间，相对地/隔离断口 |
kV |
干试42/48;湿试(淋雨状态)34 |
|
|
9 |
雷电冲击耐受电压，相间，相对地/隔离断口 |
kV |
75/85 |
|
|
10 |
额定短时耐受电流（热稳定） |
kA |
20 |
|
|
11 |
额定短路持续时间 |
s |
4 |
|
|
12 |
额定峰值耐受电流（动稳定） |
kA |
50 |
|
|
13 |
额定短路关合电流 |
kA |
50 |
|
|
14 |
机械寿命 |
|
10000 |
|
|
15 |
真空灭弧室触头允许磨损厚宽 |
mm |
0.5 |
|
|
16 |
手动操作力矩 |
Nm |
≤200 |
|
工作原理
负荷开关是由隔离刀和真空灭弧室这两大组件组成。隔离刀承担了快速合闸和隔离断口的作用。真空灭弧室承担分断时熄灭电弧的作用。
隔离刀是由弹簧过中机构进行合、分闸操作的，过中弹簧能量保证了隔离刀快速合闸，当隔离刀分闸过程时，由辅助延时杆保证电流继续存在，然后由快速机构将真空灭弧室快速分闸切断电弧，延时杆再断开。隔离刀的三相联动操作确保了灭弧室的分闸同期性。
