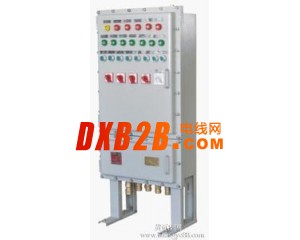

点击图片查看原图
浙江赢阳防爆电器是一家集研发、制造、贸易、服务等功能于一体的科技型企业。主要生产有：厂用防爆、
船用防爆、移动照明等200多个系列，2000多个品种规格的产品。产品配套齐全，主要产品有：电器类、防爆配
电箱、防爆动力配电箱、防爆照明配电箱、防爆配电柜、正压型配电柜、不锈钢防爆配电箱、防爆非标配电箱、
防爆自耦减压起动器（星三角，电磁等）、防爆控制箱、防爆操作柱、防爆变频器等、防爆灯具类、防爆泛光灯
、防爆投光灯、防爆探照灯、防爆荧光灯、防爆环形荧光灯、航空障碍灯、防爆LED手电筒等、防爆配件类、防爆
开关（插头、插座、插销）、电笛（铃），声光报警器、防爆轴流风机、防爆空调（冰箱）、断路器、等防爆防腐
防尘类及各种非标防爆产品。
隔爆型防爆星三角起动箱在交流50Hz电至380V，控制功率至95KW的三相异步电动机的不频繁起动和停止之用。
1.2 工作条件
a.海拔不超过2000m；
b.周围空气温度为-20~+40℃；
c.空气相对湿度不大于95%（+25℃）；
d.与垂直面的安装倾斜度不超过15度；
e. 在无显著摇动和剧烈的冲击振动的地方；
f. 在无显著破坏绝缘的腐蚀性气体或蒸气的环境。
g. 有防止水滴及其它液体侵袭的地方；
2、结构与特点
2.1 起动性能
起动箱在起动电机时，电源的进线电流，不超过电动机额定电流的3～4倍，起动时间在5至120秒内可调，若连续起动时间总和已达120秒，则起动后冷却时间应不少于5小时方能再次起动。因此本产品仅作长时间间歇起动用，不宜在频繁操作条件下使用。
2．2产品结构
防爆星三角起动箱为方形隔爆外壳，均为钢板焊接而成，外壳的门是采用螺栓紧固结构。门板上有显示信号及电流的观察窗和转换开关（自动复位）手柄等。外壳上部为接线箱，用以引进和引出电源电缆之用。外壳主腔内装有自耦变压器、交流接触器、热继电器、中间继电器、时间继电器及熔断器等元件。对于75千瓦及以下的起动器，系采用自动控制方式，80千瓦及以上的起动器具有手动及自动二种控制方式。由转换开关进行切换，时间继电器为可调式，在5-120秒钟以内可以根据需要调节控制起动时间，自耦变压器备有额定电压60%或（65%）及80%二档抽头，出厂时接在60%或（65%）抽头上，并有过载及失压保护。
3．调整
防爆起动器在使用之前，必须按接线原理图复核接线是否有错误，按电动机实际起动时间的要求，调整时间继电器的动作时间，按电动机的额定工作电流，调整热继电器的动作电流。然后进行通电试验。合上电源，红色电源指示灯亮，将转换开关打至起动位置。电机开始起动，绿灯息灭、黄色指示灯亮同时时间继电器开始工作。经过一段时间后（时间继电器的整定时间），时间继电器触点闭合，1KM交流接触器接通，既自动切换使电动机正常运转，同时黄灯熄灭而绿灯亮。换开关打到停止位置，电机停止工作。
I． 从起动切换到运转必须待电动机接近额定转速时进行，否则，容易损坏接触器，对电网也不利。
II． 在运转过程中，如果有热继电发生误动作的现象，则就热继电器的动作电流适当调整大一点，如发生过载动作，则需揿下热继电器的“复位”按钮，方能继续工作。
III． 在起动过程中，操作人员应认真监视起动器在起动结束后是否进入正常的运转状态（红灯亮）以免起动时间过长而引起自耦变压器和电机损坏。
4．维护与检修
4.1 非专业人员严禁安装与维修。
4.2 起动器在使用过程中，应注意紧固螺栓是否有松动，如发现有松动现象，应将螺栓紧固后再投入运行。
4.3 维修时，起动器开盖之前必须切断前级电源，以保证安全。
4.4 起动器的隔爆面不应磕碰，划伤，并保持清洁，维护时可用浸过汽油的干布擦拭，汽油挥发后应涂上204-1置换型防锈油，以防生锈。
4.5 起动器的观察窗应保持清洁，不能积有尘埃，保证能清晰地观察信号。
