产品别称
调频调感式串联谐振、串联谐振、调感谐振、发电机耐压试验装置等
产品介绍

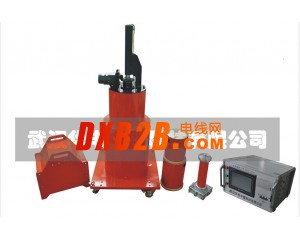

该装置该装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计 该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
发电机交流耐压试验要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2 Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。针对此，我公司设计制造了调频调感式发电机交流耐压谐振试验装置。该系列装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而最大程度的减小电源容量和试验设备体积重量。
该系列装置与国内目前发电机交流耐压同类装置相比，具有多种革命性技术优势：
1.做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；
2. 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；
3.配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；
4.先调感后调频方式能准确找到最大Q点，避免电压上升导致的谐振偏移；
5.配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；装置既可以做发电机交流耐压试验，也可以做电缆的交流耐压试验，实现一机多用，性价比高。
产品参数
1、额定输出电压 0～50 kV (AC有效值)及以下
2、输出频率 45Hz-65HZ
3、最大试验容量：5000KVA及其以下
4、谐振电压波形 正弦波，波形畸变率≤0.05%
5、满负载工作时间 连续工作时间1min
6、系统品质因数 10-40
7、工作电源 380V或220V±10% , 工频50Hz
