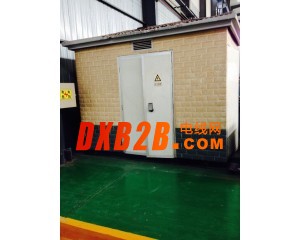

完美性能的ZBW箱式变电站

1，ZBW箱式变电站组成：

10KV箱式变电站是由高压配电装置、电力变压器、低压配电装置、电能计量装置等组合在一个箱体内而构成的紧凑型成套配电装置。

2，型号规格：

箱式变电站高压侧10KV，低压侧为0.4KV三相交流50HZ户外成套设备.

3，高压配电装置:

由高压开关设备、熔断器、联接母线、避雷器、绝缘支撑件及其控制、测量装置等组成.高压负荷开关采用ABB公司充气柜（SAFE）(柜体采用ABB原装。)

4，低压配电装置

由低压开关设备、熔断器、低压母线及分支线、避雷器、无功补偿装置、绝缘支撑件及其控制、测量装置等组成.断路器采用ABB公司ABB-C.SL断路器。壳体采用GGD.

5，正常使用环境条件

a海拔不超过1000M（大于1000M时，按高原型设计）

b周围环境温度上限+40℃，下限-25℃。

C相对湿度：日平均值不大于95%,月平均值不大于90%

d无常性剧烈振动和冲击：

e没有火灾、爆炸危险和严重污染、化学腐蚀的场所。

6，技术文件和图纸:

6.1 商务合同生效半个月内，卖方向买方提供下列技术文件3份。

总装图、基础图、电气原理图：

6.2 订货单位于合同签定后二周内，向供货方提供二次原理接线图，（卖方也可以代买方提

供设计）。

6.3 产品出厂时，供货方将提供每台开关柜合格证书和安装使用说明书及本工程叁套完整的出厂文件。

7,随附下列文件资料：

a） 装箱清单；

b） 使用说明书；

c） 产品合格证；

d） 操作手柄及按合同规定的备品、备件；

e） 主电路方案图和辅助电路接线图或原理图。

我方保证具备充分的备品、配件，可及时向买方提供技术服务和备件服务。
