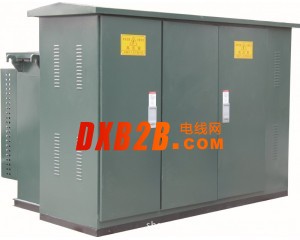

点击图片查看原图
近些年来，随着城市建设规模的扩大及对环境的考虑，过去的那种集中降压、长距离配电以及架空电网已经不能适应现代城市的供电发展。城网改造要求高压直接进市区，变电设备深入负荷中心，电能通过地下电缆传输，配电设备与周围环境协调一致。同时因为配电设备深入到负荷中心，要求运行可靠性高，高性能（低损耗、低噪声、高抗短路强度），体积要小型化，安装简便，免维护。由此组合变压器应运而生。长久以来，美式箱变也已深入人心。
美式组合式变压器重量轻，并有多种供电方案可供选择，既可采用终端供电，又可实现环网和双电源供电，高压电缆与变压器的连接采用电缆插接件，变压器采用插入式过载熔丝和后备限流熔断器的双熔丝保护，较合适于城市电网供电。美式组合式箱变是将变压器、高压室、低压室组成“品字形”结构，变压器位于后部，成为后仓，高、低压室位于前部，称为前仓。由于结构紧凑、体积小、安装迅速、操作方便、全绝缘、全密封、能够深入负载中心而被接受。 箱体是有密封的油箱与封闭的高、低压室所组成的组合体。油箱用来放置器身和高压开关等元器件及绝缘油。高、低压室是借助于油箱壁、采用钢板将高、低压电缆接线和电气元件的操作、控制封闭起来。
环境温度:
-1最高温度+40
-2最热月平均气温+30 -3最高年平均气温+20
-4最低气温-25（户外）-5（户内）
-5严寒气候 -50~ +40（安装处的环境温度）
-6酷热气候 -5~+50 （安装处的环境温度）
基本技术要求:
GB1094.1-1999电力变压器第一部分总则
GB1094.2-1996电力变压器第二部分温升
GB1094.3-2003电力变压器第三部分绝缘水平和绝缘试验
GB1094.5-2003电力变压器第五部分承受短路的能力
技术参数:
高压侧额定电压：6、10、35kV
高压侧最高电压：6.9、11.5、40.5kV
低压侧额定电压：0.4kV 高压分接范围：±5%，±2*2.5%
联结组标号：Dyn11,Yyn0
产品质量承诺：
1、产品的制造和检测均有质量记录和检测资料。
2、我公司保证出厂的产品均按相关国家标准或用户要求生产和检验，不合格的产品决不出厂。
3、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。我公司欢迎新老顾客前来咨询。
