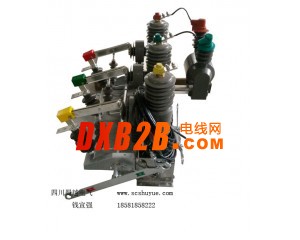

ZWK32-12G型真空断路器
一、主要用途
ZWK32-12G型真空断路器预留光纤通讯接口、线控接口、遥控接口、微波、GPRS、CDMA无线无线后台功能。它自动反馈信息到管理终端进行报警。
本装置具有三段式保护、计量功能、预付费功能、辅助功能、故障记录查询功能、远程通信、环网运行就近遥控功能等等。
该产品适用于12kv及以下交流50Hz的三相电力系统，作为预付费防窃电，自动切换线路故障的开、合负荷电流、过载电流及短路电流之用。
二、使用环境条件
1、环境温度：-40℃~+40℃；
2、污秽等级不大于Ⅳ级；
3、海拔高度不超过1000m；
4、风压不超过700pa（相当于34m/s）
5、无火灾、爆炸、化学腐蚀的场所；
6、无经常性的剧烈振动，地震烈度不超过8度。
三：主要技术参数
|
序号
|
名称
|
单位
|
数据
|
|
1
|
额定电压
|
KV
|
12
|
|
2
|
1min额定工频耐受电压
|
KV
|
相间、对地42、断口48
|
|
3
|
额定雷电冲击耐压（峰值）
|
KV
|
相间、对地42、断口48
|
|
4
|
额定电流
|
A
|
630 1250
|
|
5
|
额定频率
|
Hz
|
50
|
|
6
|
额定短路开断电流
|
KA
|
12.5 16 20
|
|
7
|
额定短路关合电流（峰值）
|
KA
|
31.5 40 50
|
|
8
|
额定峰值耐受电流
|
KA
|
31.5 40 50
|
|
9
|
（4s）额定短时耐受电流
|
KA
|
12.5 16 20
|
|
10
|
额定操作顺序
|
分0.3s合分180s—合分
|
|
|
11
|
合闸时间
|
ms
|
25~60
|
|
12
|
分闸时间
|
ms
|
20~55
|
|
13
|
额定短路开断电流开断次数
|
次
|
30
|
|
14
|
机械寿命
|
次
|
10000
|
|
15
|
二次回来1min工频耐压
|
V
|
2000
|
|
16
|
储能电动机额定功率
|
W
|
40
|
|
17
|
储能电动机额定电压
|
V
|
DC220、110
|
|
18
|
额定合闸操作电压
|
V
|
DC220、110、AC220
|
|
19
|
额定分闸操作电压
|
V
|
DC220、110、AC220
|
|
20
|
电机储能时间
|
S
|
≤8
|
机械特征
|
序号
|
名称
|
单位
|
|
|
1
|
触头行程
|
mm
|
9±1
|
|
2
|
触头超行程
|
mm
|
2±
|
|
3
|
相间中心距离
|
mm
|
340±1.5
|
|
4
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
5
|
三相分合闸不同期性
|
ms
|
≤2
|
|
6
|
平均分闸速度
|
m/s
|
1.2±0.2
|
|
7
|
平均合闸时间
|
m/s
|
0.6±0.2
|
|
8
|
每相导电回路电阻
|
μΩ
|
≤200
|
四、结构特点
1、断路器经全新的型化设计，采用封闭结构，独特的灭弧室封装技术，密封性能好，有助于提高防潮、防凝露性能，适用于高温潮湿地区使用。
2、断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻、使用寿命长等特点。
五、工作原理
1、储能过程
拉动机构手动储能拉环，或给机构电动储能信号。电机带动储能拐臂给储能弹簧储能。通过储能保持环节保持此能量。
2、合闸过程
合闸时，拉动机构手动合闸拉环给机构电动合闸信号。合闸弹簧能量释放，机构输出轴转动。通过拐臂，连杆带动灭弧室动触头向上运动，与静触头接触，并提供接触压力，同时为分闸弹簧储能，通过机构的合闸保持环节正常扣接使断路器保持合闸状态。
3、分闸过程
分闸时，拉动机构手动分闸拉环或机构输出反向转动，通过连杆，拐臂带动灭弧室触头向下运动，动静触头分开，断路器分闸。分闸状态由开关分闸弹簧保持。
4、过电流保护过程
配置电流互感器的断路器，当流经断路器主回路的断流超过互感器额定值时，通过互感器副运输出5A电流，驱动机构内部过流脱扣器，是断路器分闸。
