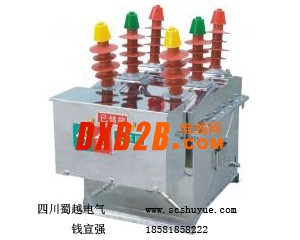

ZW8-12系列户外高压真空断路器
一、概述
ZW8-12系列户外高压真空断路器为额定电压12KV,系交流50Hz三相电力系统，主要用于开断、关合城市市区10kV电网的负荷电流、空载电流及短路电流，也可作农村电网和小型电力系统的分开关，是城网、农网无油化的更新换代产品。高压真空断路器总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头.灭弧装置与装置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作.
二、产品特点
断路器可根据用户需要配装隔离开关或防涌流延时保护器等。断路器可选用手动弹簧机构或电动弹簧机构，电动弹簧机构可加装无线遥控。断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实配网自动化
三、安装环境
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
四、主要技术参数
|
序号
|
项目
|
单位
|
数据值
|
|||
|
1
|
额定电压
|
kV
|
12
|
|||
|
2
|
额定绝缘水平
|
1min工频耐压
|
干试
|
kV
|
42
|
|
|
湿试
|
34
|
|||||
|
额定雷电冲击耐压
|
kV
|
75
|
||||
|
3
|
额定电流
|
A
|
630
|
1250
|
||
|
4
|
额定频率
|
Hz
|
50
|
|||
|
5
|
额定短路开断电流
|
kA
|
16
|
20
|
||
|
6
|
额定短路关合电流（峰值）
|
kA
|
40
|
50
|
||
|
7
|
额定峰值耐受电流
|
kA
|
40
|
50
|
||
|
8
|
额定短时耐受电流
|
kA
|
16
|
20
|
||
|
9
|
额定短路持续时间
|
S
|
4
|
|||
|
10
|
额定短路电流开断次数
|
次
|
30
|
|||
|
11
|
额定操作顺序
|
分-0.3s-合分-180s-合分
|
||||
|
12
|
机械寿命
|
次
|
10000
|
|||
|
13
|
储能电机额定输入功率
|
W
|
≤220
|
|||
|
14
|
额定操作电压及辅助电路额定电压
|
V
|
DC220、110、24
|
|||
|
AC220、110、24
|
||||||
|
15
|
动静触头允许磨损厚度
|
mm
|
3
|
|||
|
16
|
过电流脱扣器
|
额定电流
|
A
|
5
|
||
|
脱扣电流准确度
|
％
|
±10
|
||||
|
17
|
重量
|
Kg
|
110(标准)
|
|||
