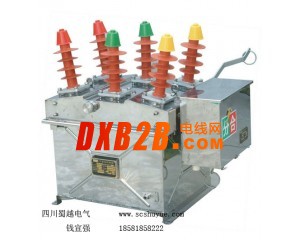

ZW8-12G型户外高压真空断路器
一、概述
ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动两种。
ZW8-12G型户外高压真空断路器-隔离开关组合电器(以下简称断路器-隔离开关组合电器)，是三相交流50Hz、12KV的户外高压配电设备，用于开断、关合电和系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。
断路器-隔离开关组合电器，采用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可手动储能和手动分合闸。
断路器-隔离开关组合电器，具有连锁和明显可见断口，操作安全，连锁可靠。
断路器-隔离开关组合电器，具有合闸涌流控制功能，满足控制及测量要求，配电子控制单元，可实现“四遥”监控。
断路器-隔离开关组合电器是城乡电网无油化改选的最佳设备。
二、正常使用条件
a) 海拔：不超过1000m；
b) 周围空气温度：上限+40℃，下限-40℃；
c) 风压不超过700Pa(相当于风速34m/s）；
d) 空气污移程度(等级)，不大于Ⅲ级；
e) 超出以上条件的要求，由用户同制造单位协定。
三、主要技术参数
|
序号
|
项目
|
单位
|
数据值
|
|||
|
1
|
额定电压
|
kV
|
12
|
|||
|
2
|
额定绝缘水平
|
1min工频耐压
|
干试
|
kV
|
42
|
|
|
湿试
|
34
|
|||||
|
额定雷电冲击耐压
|
kV
|
75
|
||||
|
3
|
额定电流
|
A
|
630
|
1250
|
||
|
4
|
额定频率
|
Hz
|
50
|
|||
|
5
|
额定短路开断电流
|
kA
|
16
|
20
|
||
|
6
|
额定短路关合电流（峰值）
|
kA
|
40
|
50
|
||
|
7
|
额定峰值耐受电流
|
kA
|
40
|
50
|
||
|
8
|
额定短时耐受电流
|
kA
|
16
|
20
|
||
|
9
|
额定短路持续时间
|
S
|
4
|
|||
|
10
|
额定短路电流开断次数
|
次
|
30
|
|||
|
11
|
额定操作顺序
|
分-0.3s-合分-180s-合分
|
||||
|
12
|
机械寿命
|
次
|
10000
|
|||
|
13
|
储能电机额定输入功率
|
W
|
≤220
|
|||
|
14
|
额定操作电压及辅助电路额定电压
|
V
|
DC220、110、24
|
|||
|
AC220、110、24
|
||||||
|
15
|
动静触头允许磨损厚度
|
mm
|
3
|
|||
|
16
|
过电流脱扣器
|
额定电流
|
A
|
5
|
||
|
脱扣电流准确度
|
％
|
±10
|
||||
|
17
|
重量
|
Kg
|
110(标准)
|
|||
