JCZ7—12户内高压真空接触器

JCZ7—12户内高压真空接触器

一、适用范围

    JCZ7—12户内高压真空接触器适用于冶金、矿山、石化、建筑等部门和厂矿企业配电系统，用来控制7.2KV、12KV及以下等级的高压电机、变压器及容性负荷等用电设备，特别适用于各种频繁操作领域。

二、工作环境条件

1海拨高度不超过2000米。
2环境空气温度：-25～+40℃。
3空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。
4安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。
5环境污染等级为3级。
6振动不大于30米/秒的场。

三、技术参数

控制电压：AC220V AC380V
额定电流：160A|250A|400A|630A
额定电压：1140V |6KV|7.2KV|10KV|12KV
极数：3极|4极|5极

四、结构及工作原理

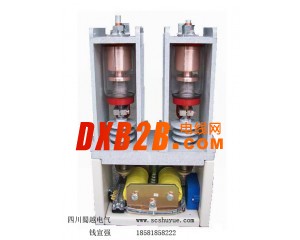

     JCZ7—12户内高压真空接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。
