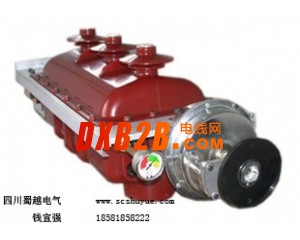

FLRN48-12D六氟化硫负荷开关

FLRN48-12D六氟化硫负荷开关

概述：

FLRN48-12DSF6六氟化硫负荷开关是三功位 SF6气体绝缘负荷开关, 适用于 XGN15-12型SF6 环网柜或DFW10 型电缆分支箱,具有较高的经济性、安全性、可靠性、且结构简单、操作灵活、联锁可靠、安装方便等特点。
正常使用环境：

a)环境温度最高温度： +40℃ 最低温度：-40℃ 环境湿度： 日平均相对湿度：≤95% 月平均相对湿度：≤90% 日平均蒸气压：≤2.2×10-3Mpa 月平均蒸气压： ≤1.8×10-3MPa 年泄漏率≤0.05%

b) 海拔高度：≤2000m；

c) 地震烈度不超过 8 度；

d) 使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。 若有特殊要求，请用户和我公司联系！
产品符合标准：　　

本产品符合 GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990 等标准，并已通过了全部型式试验。
结构和原理：

FLRN48-12D/FLN48-12DSF6六氟化硫负荷开关关主回路及接地回路均密封在由环氧树脂采用 ATG 工艺浇注制成的绝缘壳体中、具有绝缘性能好、抗污秽环境等优点。绝缘壳体由上下两绝缘罩拼合而成，内部充有相对压力为 0.4bar的 SF6气体，下绝缘罩采取局部较薄壁厚的防爆措施，从而确保万一事故情况下， 过压的 SF6气体冲破安全防爆膜后压力下降，气体直接喷向柜后部，保证人身安全。

FLRN48-12D/FLN48-12DSF6六氟化硫负荷开关采用灭弧栅灭弧结构，具有灭弧迅速、可靠等特点。 　　

FLN48-12D系列负荷开关分为 FLN48-12D（K型为单弹簧操作机构）和 FLN48-12D（A 型为双弹簧操作机构）两种，FLN48-12D型可组合成负荷开关 + 熔断器组合电器并具有控制和保护功能。

FLN48-12D型负荷开关具有可视断口观察窗，能明确看到触头的分合状态，是本开关独具的优势所在。
