配制单
|
序号 |
品名与规格 |
单位 |
数量 |
生产商 |
作用 |
备注 |
|
1 |
双头日式放线架 |
台 |
1 |
飞龙达 |
线盘放线 |
|
|
2 |
整直台 |
台 |
1 |
飞龙达 |
导体整直 |
|
|
3 |
Ф70mm押出主机 |
台 |
1 |
飞龙达 |
外被包覆 |
|
|
4 |
自动干燥吸料机 |
套 |
1 |
金塑 |
加料及烘干 |
|
|
5 |
可调普通机头 |
套 |
1 |
飞龙达 |
线材成型 |
|
|
6 |
子母式活动水槽 |
组 |
1 |
飞龙达 |
线材冷却 |
|
|
7 |
高速印字机 |
台 |
1 |
飞龙达 |
线材冷却 |
|
|
8 |
10米U型单层固定水槽 |
组 |
1 |
飞龙达 |
整机监控 |
|
|
9 |
总控制箱 |
套 |
1 |
飞龙达 |
线材储放 |
|
|
10 |
水平式储线架 |
套 |
1 |
飞龙达 |
线材牵动 |
|
|
11 |
双轮引取机 |
台 |
1 |
飞龙达 |
线材成卷 |
|
|
12 |
双轴收线机 |
台 |
1 |
飞龙达 |
线材成卷 |
|
|
13 |
火花机 |
台 |
1 |
飞龙达 |
线径测试 |
|
|
14 |
恒温电动过粉机 |
台 |
1 |
飞龙达 |
恒温过粉 |
|
|
15 |
随机注条机 |
台 |
1 |
飞龙达 |
注色 |
|
|
16 |
随机备品 |
套 |
1 |
飞龙达 |
易损件 |
|
设备说明

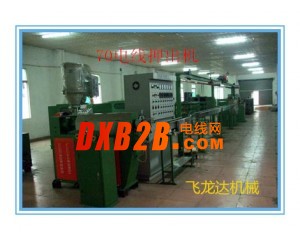

1.用途：70押出机适用于生产电子线，电源线等绝缘线
2.颜色：环保苹果绿(或由客户指定颜色)
3.押出材料：PVC，SR-PVC，PE，塑化程度100﹪
4.最大线速：最高0-420米/分。
5.押出量：110-160KG/HR（机头开放，软质PVC）。
6. 完成外径：1.0～12.0mm。
7.中心高度：1000mm
8.操作方向：左( )，右( )向机
使用电器品牌：
采用正弦变频器，RKC温控仪，其它电器采用台湾阳明，士林和日本和泉等．
设备配置与性能
一．双头日式放线架：
1.适用线轴尺寸：Ф400～500mm
2.张力：偏心轮自动调节张力。
3.刹车：自动接触感应检出，断线自动刹车．
二．整直机(简称整直台)：
1.整直轮Ф80mm*20mm三槽，外表镀铬．光滑耐用．
2.轮轴Ф20mm*30mm
3.整直机高1000mm*宽600mm*250mm采用钢板组焊．
4.可存放工具结构式
三．Ф70押出主机：
1．型式：可参考选用连体结构式，电机与押出主机连为一体，装机及操作简便且更安全，.又能节省空间，整机配置科学合理．
2.动力：22KW东莞交流电机＋正弦变频器控制调速。
3.螺杆：70mm专用螺杆，长径比为26：1，转速为10～110RPM，材质为38CrMoALA，氮化处理后表面电镀硬铬，具有耐磨损，耐高温，耐腐蚀的特性．
4.螺缸：材质为38CrMoALA，氮化处理，硬度为HRC60～63度，4点测温．
5.螺缸电热：使用电压380V 50HZ,4段电热(每组1.5KW，温度稳定)分4段控制．
6.电热控制：采用RKC温控仪PID全自动控制，灵敏度及精确度高，温控性能优越．
7.螺缸冷却方式：高压离心式风机4台(螺缸每段1台)
8.夹头型式：螺牙双边夹紧式，1点测温，操作方便．
四.自动干燥吸料机：
容量为25KG，全自动吸料，无料报警，接近开关检出，真空吸料，每小时100KG(最高)0～399℃自动温控
五．机头：
采用新型的锁扣法兰盘头，装卸模具灵活方便．
1.免对机头一个：
A，外壳：100mm*130mm方形
B．发热圈：380V(机颈300W,机体铸铝)
六，子母式活动水槽：
1.槽长：1.5米子母式(伸缩量0.5米)
2.槽型：U型双层，活动层配合手柄与链条结构，操作方便，固定层上附翻盖，工作时保证无水滴溅出，确保控制柜安全和地面干燥，符合环保要求．
3.材质：优质不锈钢组焊．
4 .水槽出线口附高压吹水器一个，可对电线在高速挤出时进行吹干。
七．高速印字机：(前后有加温装置)
1.高速动力搅拌，可印字线速500m/min
2.印字轮：外径100mm，内径Ф20mm
3. 印字质量符合UL,CSA，VDE,JIS,T-MARK等系列标准．
4.油墨盒侧边开口便于加油墨，上部加盖防油墨挥发及飞溅溢出．
八．单层固定水槽：
1.材质：优质不锈钢．
2.槽型：U型140mm*140mm单槽．
3.槽长：3米单层通水式水槽
4.出线口处配置吹风拭水器
九．总控制箱
1.主控箱为1只标准箱
2.储线，收线电箱分别由控制柜及操作台组成
3.温控表均采用RKC，用交流继电器输出控制
4.接触器等电气元件均用进口及合资品牌
5.手动操作系统设计
6.牵引线速，计米及主机的电流等全部在操作台面显示，主操作台面上另设主机，辅机温控设定，比例联动总电源开关，各分机电源开关，启动，停止，调速，单动联动选择开关等．
十．储线架
1.电位器(位移自动调速)
2.动力：2HP减速电机
3.张力控制：磁粉离合器10KG
4.滚筒Ф220mm*250mm 20槽
5.钢丝Ф5mm 30米(传动结构)
6.钢丝滚动轮Ф200mm*25mm
7.储线轮Ф250mm10片，11片各1组，储线量200米
8.储线出线轮Ф250mm*25mm带轴
十一．引取机：
1.双轮引取，引取轮材质为铸铝，加工后作精密动平衡调整，避免在高速运行时因离心运动引起运行不平稳而造成出线变形或断线等不良现象，保证产品质量，同时也减轻轴承负荷，确保经久耐用．
2.5HP东莞交流电机＋正弦变频器控制调速
3.地带轮Ф160mm*30mm
4.牵引轮Ф477mm，U型沟四槽．
5.压轮轴Ф25mm*450mm带张力盘结构
6.牵引压轮皮带盘Ф230mm A1槽与皮带A76″
7.不锈钢水箱，开门式结构，附吹水器一组
8.计米器：计数准确无误，米数到达自动停机
十二．双轴收线机：
1.双轴交替使用：
A．收线传动轴长700mm*60mm皮带轮190mm B槽
B.收线轴条600mm*Ф40牙形顶锥
C．收线打饼轴460*40，活动顶锥120mm*Ф170
2.机架采用角钢组焊，面板开门窗式结构
3. 5HP东莞交流电机＋正弦变频器控制调速，可与主控制联动或单动
4.排线：30光杆排线器，排幅有排距均可调
5.计米器：(预设长度自动报警停机)，线速最高400M/MIN
6.适合线轴（烦请提供下列尺寸）
|
外径 |
筒径 |
内孔 |
外宽 |
内宽 |
销孔 |
中心距 |
|
￠500 |
|
|
|
|
|
|
十四：高频火花机
1．高频检测0-15KV，最高线速度1500M/MIN，最大线径5MM。
2．能有效地检测出破皮，针眼，裸铜等绝缘故障。
3．精准有效，符合各国检测标准。
十五：恒温电动过粉机
电加热型，一段温度控制；传动采用蜗轮减速器减速。内有螺旋叶片拌粉，毛刷除粉，发热板对滑石粉加热除温，粉箱全封闭，无粉尘飞扬，操作方便。
十六：随机注条机
1）螺杆：Ø35分离型.
材质：日本SCM440高周波+硬铬牙顶硬HRC55+5
1）螺筒：Ø35
2）材质：38CRMDAL氮化+精磨内壁硬度HRC63-76
3）电机：2.2KW 1台，配1：20减速机 1台。.
4）变频器：1台(正弦变频器)
5）电控箱：温控表RKC，接触士林
十七：随机备品：
|
名称 |
单位 |
数量 |
备注 |
|
机头夹专用扳手 |
把 |
1 |
|
|
机颈，机头夹及眼模发热器 |
套 |
各1 |
|
|
机头热板 |
套 |
1 |
|
|
圆螺母扳手，7寸活动扳手 |
把 |
1 |
|
|
剪刀，尖嘴钳 |
把 |
1 |
|
|
模具 |
套 |
1 |
需方提供线径尺寸 |
|
+字-字螺丝刀 |
把 |
各1 |
|
|
工具箱 |
个 |
1 |
|
备注：
1供方须担供数据及文件：(A.B二面签合同后7个工作日内提供，其它交机时附上)
a.全套设备安装布置图．(设备占地面积：大约长24米＊宽3米)
b.水，电，气的接口要求及供给用量．(进入设备电控箱的电线采用25平方的国标电线)
c.设备用消耗品和易损件清单。
e.变频器使用说明书
f.装箱清单
2.供方须提供下列服务项目：(交机后)
a.供方派员协助安适装，调适及试机
b.供方指导需方技术人员操作机器
3.需方须提供下例设施及准备工作：(交机时完成）
a.地基及配接电源，水源及压缩空气管线及相关工程
