全自动液压纠偏器

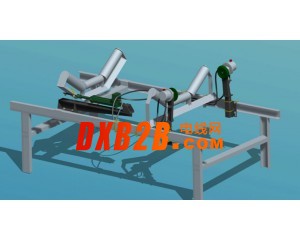

集成式液压调正器 （一）结构组成：集成式液压调正器主要是由检驱装置、液压缸、油管总成、调心托辊组和液压阀块组成。检驱装置主要是由检驱轮、油泵、油箱等组成。 （二）工作原理：利用皮带跑偏时，皮带边缘与检驱装置上的检驱轮接触，驱动检驱轮带动油泵旋转，油泵从检驱装置的油箱中吸入液压油，输出压力油通过液压阀块，进入液压缸的一个工作腔，另一个工作腔的液压油通过油路集成块回到检驱装置的油箱中，实现液压缸往复运动，驱动调心托辊组前后偏转进行皮带调正，使皮带始终在设定的宽度范围内运行，避免皮带跑偏撕带、跑偏停、跑偏撒料，确保皮带正常运行。 （三）结构特点：防护等级高：集成式液压调正器采用专用液压缸驱动，因为液压缸的两个工作腔容积相等，使液压调正器在工作的时候，整个液压系统的容积不变，所以整个液压系统就便于采用全密封结构，避免液压系统受到外界灰尘的污染而影响工作。 安装方便：该液压调正器现场安装时，直接将整个液压调正器安装在皮带架上。使液压调正器现场安装简单方便，既减少停安装时间，又避免了现场安装时人为因素造成设备故障。如果是用在新上皮带上安装，与安装在皮带中间架上的槽形上托辊或平行下托辊一样简单方便，只要把集成式液压调正器上配套的四只螺栓与皮带中间架连接固定即可。如果是在已有的皮带上安装，只要拆除安装位置的槽形上托辊或平行下托辊，把集成式液压调正器上配套的四只螺栓与拆除位置皮带中间架连接固定即可。 适用带防尘罩胶带：尤其适用于带防尘（或防雨）罩的胶带运输。该液压调正器结构合理紧凑，安装需要的空间小。 安装该液压调正器的皮带不影响现有标准防尘罩的安装。 （四）安装与维护 1、只要把集成式液压调正器上配套的四只螺栓与皮带中间架连接固定即可。 2、安装时注间皮带运行方向与产品标识的箭头方向一致。 3、定期检查软管接头有无松动现象。 4、密封面渗漏，更换密封件。 5、定期检查油箱内油量，即时补油，补油请用专用加油或油枪从加油口注入。
