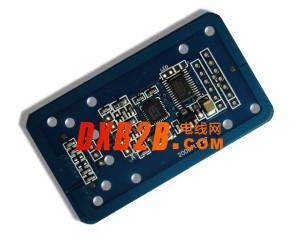

点击图片查看原图
- 采用飞利浦高度集成读写卡芯片作为射频基站
- 符合ISO14443 TYPE A标准/Mifare标准
- 模块具有寻卡、读取、写入、初始化电子钱包，增值、减值、查询余额等指令集，用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作
- 超小尺寸，仅63X35mm （含天线尺寸）；
- 天线一体
- 可提供 C51函数库(例程)及windows操作系统下的例程函数库供二次开发
- 通讯协议：IIC/UART可选，适合于嵌入式系统开发
- 默认为自动寻卡方式，当卡片进入到天线区后WAKE引脚上出现低电平，上位机可直接通过寻卡指令读取卡片序列号
- 自带看门狗
- 完备的测试，开发板：配以KF903可立即应用51核等通用单片机进行模块软件开发
- 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路板
- 广泛应用于非接触智能水、电、气三表、交通一卡通读写器，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公/商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
型号间主要区别：
| 型号 | 主要区别 | 支持卡型号 |
|---|---|---|
| M120BV3 | IIC接口 3.3V | Mifare S50,S70,FM11RF08及其兼容卡 |
| M120DV3 | UART接口(9位数据格式) 3.3V | Mifare S50,S70,FM11RF08及其兼容卡 |
| M120DPCV3 | UART接口(8位数据格式) 3.3V | Mifare S50,S70,FM11RF08,FM1208,FM1204及其兼容卡 |
| M1202TV3 | UART接口(9位数据格式),双天线 3.3V | Mifare S50,S70,FM11RF08,FM1208,FM1204及其兼容卡 |
| M120BV5 | IIC接口 5V | Mifare S50,S70,FM11RF08及其兼容卡 |
| M120DV5 | UART接口(9位数据格式) 5V | Mifare S50,S70,FM11RF08及其兼容卡 |
| M120DPCV5 | UART接口(8位数据格式) 5V | Mifare S50,S70,FM11RF08,FM1208,FM1204及其兼容卡 |
| M120D2TV5 | UART接口(9位数据格式),双天线 5V | Mifare S50,S70,FM11RF08,FM1208,FM1204及其兼容卡 |
主要技术指标：
- 读写距离:40~50mm（采用标准M1卡测试)
- 电源：DC3.3V或DC5V
- 标准小功率模块：读卡平均电流：5V/25 mA
- 工作温度：-10~+70℃
- 超小尺寸:采用天线一体尺寸63X35mm
- 输出接口针间距:2.54mm
