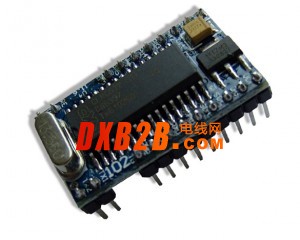

M102X Mifare非接触IC卡射频读写卡模块

 主要特点：

采用高度集成读写卡芯片MFRC500或CLRC632射频基站

符合ISO14443 TYPE A/MIFARE标准/ISO14443 TYPE B/ISO15693/ISO7816

模块具有寻卡、读取、写入、初始化电子钱包，增值、减值、查询余额及装载密码等功能的命令集，用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作

超小尺寸，仅32.5X17.5mm （DIP26）

可提供 C51函数库(例程)及windows操作系统下的例程函数库供二次开发

通讯协议：IIC/UART可选，适合于嵌入式系统开发

默认为自动寻卡方式，当卡片进入到天线区后PB5引脚上出现低电平，上位机可直接通过寻卡指令读取卡片序列号

自带看门狗

完备的测试，开发板：配以KF903可立即应用51核等通用单片机进行模块软件开发

基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路板

广泛应用于非接触智能水、电、气三表、交通一卡通读写器，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公/商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制

型号间主要区别：

型号 主要区别 支持卡型号

M102AV5 UART接口/IIC接口 Mifare S50,S70,FM11RF08及其兼容卡

M102BV5 UART接口/IIC接口 Mifare S50,S70,FM11RF08,FM1208,FM1204及其兼容卡

M102CV5 UART接口/IIC接口 Mifare S50,S70,FM11RF08, PSAM9600,PSAM38400及其兼容卡

M102EV5 UART接口 Mifare S50,S70,FM11RF08, PSAM9600,PSAM38400,

FM1204,FM1208,SR176,SRI512I,SRIX4K,I CODE 2, 及其兼容卡

M102HPC UART接口 ISO15693：I CODE SL2,Tag it及其兼容卡

M102KPC UART接口 ISO14443-B：SR176,SRI512,SRIX4K, CPU卡(T=CL),二代身份证（只读卡号）；ISO7816：PSAM9600（T=0）,PSAM38400（T=0)及其兼容卡

M102EPC UART接口 Mifare S50,S70,FM11RF08, PSAM9600,PSAM38400,

FM1204,FM1208,SR176,SRI512I,SRIX4K,I CODE 2, 及其兼容卡

主要技术指标：

读写距离:20~100mm（与天线的尺寸有关，模块对应T101/T102/T103/T104/T105/T182系列天线）

电源：DC5V

读卡平均电流：5V/54mA

工作温度：-10~+70℃

外形尺寸: 32.5X17.5mm （DIP26）
