供应面板型故障指示器

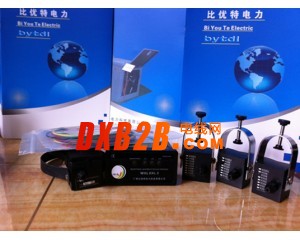

 一、产品简介WHLEKL-3短路接地故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上，用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。该指示器为解决故障查找提供了最佳途径！当线路发生故障，短路或接地传感器将信号通过光纤传导给主机接收，主机接收到信号后面板指示灯发出红光闪烁，时间可以设定。人工检测时绿灯闪烁九次。

二、主要功能1、短路电流报警指示：短路电流传感器在工作中对正在运行的高压电缆进行在线检测，当线路电流达到或超过短路电流的整定值时（可根据用户要求在出厂前进行整定），短路传感器发出报警信号通过光纤传输到主机，主机接收到此信号后，产生相应的报警指示信号。

2、接地报警指示：本系统采用接地传感器检测用户电缆的接地电流，当接地线路中电流达到或超过接地电流启动报警值时（可根据用户要求在出厂前进行整定），接地传感器发出报警信号传到主机，主机接收到此信号后，产生相应的报警指示信号。

3、面板主机指示：面板主机接收到短路或接地传感器传过来的信号，LED灯发出红光闪烁报警提示。

（1）    自动复位系统：当指示器发出报警信号后，在24小时内如果无人工进行复位，指示器将可自动进行复位。（时间可以设定）

（2）    人工复位：当指示器产生报警后，可通过按下指示器主机面板上的复位按钮进行解除报警，进行人工复位。

（3）    测试：本系统可通过面板上的清除按钮进行自检工作，以检测本机的功能。连续按下面板上的清除按钮2秒钟，本机进入自检状态，所有面板上的绿色指示灯闪亮，输出继电器吸合，说明工作状态正常。

三、主要技术参数: 短路故障动作电流：800A   接地故障动作电流：100A    精确度：±10％   环境温度：-25～+70℃  环境湿度：+40℃相对湿度≤95％  功率：待机 ≤0.01mA；指示 ≤0.5mA   电源提供：锂电池 3.6V/2.25Ah   自动复位时间： 可设置12H 24H
输出继电器触点容量： 230V AC 1A / 125VDC 1A / 30VDC 2A
四、面板开孔尺寸：92（mm）X44（mm）
