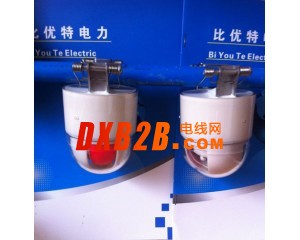

二、 接地检测原理采样接地瞬间的电容电流首半波与接地瞬间的电压首半波，比较其相位，当采样接地瞬间的电容电流突变且大于一定数值，并且与接地瞬间的电压首半波同相，同时导线对地电压降低，则判断线路发生接地，否则线路未发生接地。如图由2#线C相3、6、9指示器翻牌显示而12指示器仍未动作，即可判断出D点发生接地故障。
三、 动作判据 (1)It≥160A It为突变量电流起动值 (2)△I≥0.5I0 △I为电流变化率 I0为短路前线路电流 (3)I=0 I为线路故障后电流 (4)0.06S≤△T≤3S △T为电流突变时间
四、技术参数 适用电压 6~35kV，不同电压等级参数可能不同 负荷电流 0-1200A 适用导线外径 25mm2-400mm2 故障复位时间 出厂默认设定值12h、24h 适用环境温度-35℃~75℃ 可动作次数 ≥5000次 重量 ≤500g 电池寿命 >3-5年 装置使用寿命>3-5年 抗风能力 风力150km/h不可松脱
