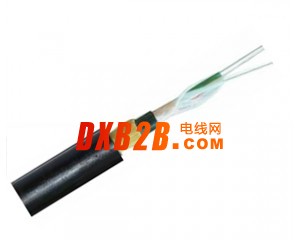

ADSS光缆的概念:全介质自承式光缆(AllDielectricSelf-SupportingOpticalFiberCable,简称ADSS光缆),是一种全部由介质材料组成、自身包含必要的支撑系统、可直接悬挂于电力杆塔上的非金属光缆,主要用于架空高压输电系统的通信路线,也可用于雷电多发地带、大跨度等架空敷设环境下的通信线路。
ADSS光缆特点:
.光缆采用PE或AT护套
.重量轻、缆径小,减少了冰凌、风力影响和对塔架、支撑物的负荷
.跨距大,最大跨距超过1000米,适用于:架空
.采用芳纶铠装工艺大大提高了光缆的抗拉能力
.精确控制的光纤余长和光缆绞合节距保证了光缆具有优异的抗拉性能和温度特性
.非金属结构,绝缘性能好,防雷电。
ADSS光缆的运用:主要用于架空高压输电系统的通信路线,也可用于雷电多发地带、大跨度等架空敷设环境下的通信线路。
ADSS光缆性能特点:
光纤芯数4-144
档距(跨距)m50.100.200.300.400...1000
标称弧度%1-2
标称负荷N800-100000
风速m/s≤30
光缆外径mm10.5-17
光缆重量Kg/km130-260
允许压扁力(N/100mm)≦2200
最小弯曲半径(D:光缆外径mm)静态(15D)/动态(25D)
ADSS护套种类:PE护套和AT护套。
.PE护套:普通的聚乙烯护套。用于110KV以下电力线路。
.AT护套:抗电痕护套。用于100KV以上电力线路。
