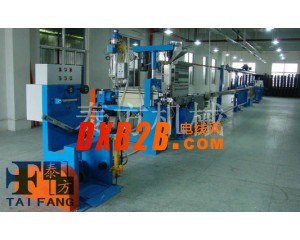

点击图片查看原图
1.【用途 Application】：
适应于PVC、PP、PE等塑料高速挤出, 主要用于生产UL电子线、电脑线芯线、电源线芯线、汽车线、BV、BVV建筑线、电源线、电脑线、绝缘线外被护套挤出、电源线、电力电缆等押出生产。
2.【设备组成 Structure of Equipment】：
由放线架、整直器、主机、主控柜、印字机、水槽、轮式牵引机(履带牵引机)、储线架、火花机、双轴或无轴收线机等附件组成.可选配主动式放线、过粉机、无轴放线、铜线预热器、镭射激光测径仪、高频火花机等。
3.【技术规格 Technique Specifications】：
|
规格型号
|
TF-35
|
TF-45或50
|
TF-65或70
|
TF-80
|
TF-90
|
|
放线型式
|
被动或主动
|
被动或主动
|
被动或主动
|
双轴/双轴
|
双轴/大轴
|
|
放线线轴
|
300-500mm
|
500-630mm
|
500-630mm
|
500-630mm
|
630-1200mm
|
|
螺杆直径
|
Φ35
|
Φ45或50
|
φ65
|
φ80
|
φ90
|
|
螺杆长径比
|
25：1
|
25：1
|
25：1
|
25：1
|
25：1
|
|
押出量kg/h
|
40
|
60
|
120
|
180
|
230
|
|
主机马达功率
|
10HP
|
15HP
|
30HP
|
40HP
|
50HP
|
|
线径规格
|
φ0.4-3.0
|
φ1.0-5
|
φ1.0-10
|
Φ3.0-25
|
Φ5.0-35
|
|
温控
|
5段
|
5段
|
5段
|
8段
|
8段
|
|
冷却装置
|
U型单/双层
|
U型单/双层
|
U型单/双层
|
U型单层
|
U型单层
|
|
引取功率
|
3HP
|
3HP
|
5HP
|
7.5HP
|
7.5HP
|
|
储线架型式
|
水平式
|
水平式
|
水平式
|
水平式
|
水平式
|
|
储线长度
|
200
|
200
|
200
|
200
|
200
|
|
出线速度
|
MAX500
|
MAX500
|
MAX500
|
MAX300
|
MAX200
|
|
收线型式
|
扎装/轴装
|
扎装/轴装
|
扎装/轴装
|
大轴
|
大轴
|
|
收线线轴
|
500-630mm
|
500-630mm
|
500-630mm
|
630-1250mm
|
630-1250mm
|
|
电气控制
|
变频调速+PLC
|
变频调速+PLC
|
变频调速+PLC
|
变频调速+PLC
|
变频调速+PLC
|
