适应于CAT5E、CAT6、IEEE1394、DVI、HDMI等芯线的双层共挤化学发泡或实心芯线押出。
2.【技术特点 Technique Feature】:
所生产之线缆产品达到国际或国家标准。 适用材料:FM-PE、PE、PP、PVC、SR-PVC。整机速度:发泡芯线(Max)400m/min、实心芯线(Max)600m/min。
品质控制:配备外径与电容检测装置,全程控制产品的外径,发泡度等工艺参数。
机头:选配欧州进口机头或国内优质双层机头,实现内外层精密押出。
电控:进口变频器+PLC触摸屏控制。
3.【设备组成 Equipment Consists】:

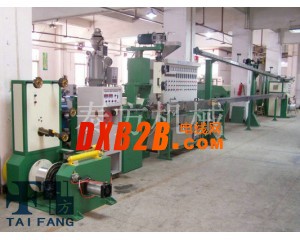

由φ400-φ500主动放线机 、整直器、铜线预热器、φ25辅机、 φ30主机、电气主控柜、前段移动恒温水槽、镭射测径仪、后 段10米单层水槽、水中静电测试仪(安装在冷却水槽内)、双主动牵引机、12米斜式储线架、 高频火花机、φ500 –φ630双轴收线机等组成。
4.【技术规格 Technique Specifications】:
规格型号 |
TF-30+25 |
TF-40+30 |
TF-50+35 |
放线型式 |
动力放线 |
动力放线 |
动力放线 |
放线线轴 |
PN300-500 |
PN300-500 |
PN300-500 |
螺杆直径 |
φ30+25(辅机) |
φ40+30(辅机) |
φ50+35(辅机) |
螺杆长径比 |
25:1 |
25:1 |
25:1 |
押出量kg/h |
15 |
25 |
50 |
主机马达功率 |
10HP |
20HP |
25HP |
线径规格 |
φ0.5-2.0 |
φ5.0-5.0 |
φ0.5-6.0 |
温控 |
6段 |
6段 |
6段 |
冷却装置 |
U型双层 |
U型双层 |
U型双层 |
引取功率 |
3HP |
3HP |
3HP |
储线架型式 |
斜式 |
水平式 |
水平式 |
储线长度 |
200 |
200 |
200 |
出线速度 |
MAX500 |
MAX400 |
MAX300 |
收线型式 |
双轴 |
双轴 |
双轴 |
收线线轴 |
PN500-630 |
PN500-630 |
PN500-630 |
电气控制 |
变频调速+PLC控制 |
变频调速+PLC控制 |
变频调速+PLC控制 |
