苏州泰方机械有限公司位于江苏省苏州市昆山开发区前进东路579号。本公司主要生产销售:押出机、挤出机、绞线机、束丝机、单绞机、成缆机、对绞机、退扭机、裁线机、HDMI单绞机、网线设备、电线电缆设备。
联系电话:13584926585 张小姐
一.【用途 Application】:
适应于生产橡胶电线电缆,可分别完成单层绝缘线缆,双层共挤线缆,带色条线缆及双平行线缆绝缘层和护套层的押出和连续硫化。
二.【设备组成 Structure of Equipment】:

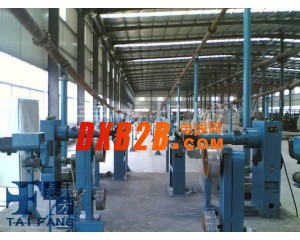

放线架、上牵引、张力架、主机、机头、上密封、硫化管道、下密封、回转后轮组、下牵引、立式储线、收线装置、裁线机、水气平衡装置和电气控制等。
三.【技术特点 Technique Feature】:
1.主机喂料方式采用滚筒式或偏心式结构,螺杆为双螺型,螺筒采用循环式套结构。
2.采用水式或油式温控装置,温控精确。
3.上下密封采用油压或气压推动式结构。
4.硫化管道为倾斜式。
5.机头为橡胶专用流通结构,合金钢材质。
6.电气控制,采用PLC+人机介面控制或传统式可选。
四.【技术参数 Technique specifications】:
规格型号 |
TF-70 |
TF-90 |
TF-120 |
供线装置 |
甩桶放线 |
甩桶/大轴式/无轴式 |
甩桶/大轴式/无轴式 |
供线轴尺寸 |
400 500 630 |
400 500 630 |
400 500 630 |
螺杆直径 |
φ70 |
φ90 |
φ120 |
螺杆长径比 |
16:1-18:1 |
16:1-18:1 |
16:1-18:1 |
螺杆转速(Rpm) |
10-40 |
10-40 |
10-40 |
押出量(Kg) |
130 |
200 |
250 |
喂料形式 |
粒料/片料(共用时须另配螺杆) |
||
温控系统 |
水(油)温加热及冷却 |
||
主机功率 |
40HP |
75HP |
100HP |
硫化管前密封系统 |
液压推动或机械式 |
||
硫化管道 |
耐压不锈钢无缝钢管,长度大于100M(或特定) |
||
水封连接机构 |
气压推动 |
||
引取功率 |
10 |
||
引取线速度 |
160m/min |
||
水位控制系统 |
差压控制器控制高压水位高低 |
||
水泵功率(Hp) |
25 |
||
冷却装置 |
单层U型水槽 |
||
蓄线长度 |
200 |
||
收线形式 |
双轴/大轴式/无轴式 |
||
电气控制 |
变频调速+PLC控制 |
变频调速+PLC控制 |
变频调速+PLC控制 |
