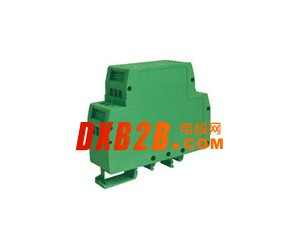

点击图片查看原图
4-20mA信号转0-2.5V转0-1mA信号/变送器（DIN11 IRT系列采用光耦隔离技术）
主要特性:
>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用
>>辅助电源：5V/12V/15V/24V（范围±10%）
>>国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力
>>全量程范围内极高的线性度（非线性度<0.2%）
>>标准DIN35 导轨式安装
>>具有较强的抗电磁干扰和高频信号干扰能力
应用：
>>模拟信号数据隔离、采集和变换
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA 电机信号隔离控制
>>非电量信号变送
产品选型表：
DIN11 IRT - U(A)□ - P□ - O□
|
输入信号 |
供电电源 |
输出信号 |
|||||||
|
电压 |
代码 |
电流 |
代码 |
Power |
代码 |
电流 |
代码 |
电压 |
代码 |
|
0-5V |
U1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
O2 |
0~5V |
O4 |
|
0-10V |
U2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
O1 |
0-10V |
O5 |
|
0-75mV |
U3 |
0-20ma |
A3 |
5VDC |
P3 |
用户自定义 |
Oz |
1-5V |
O6 |
|
0-2.5 |
U4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
|
|
|
用户自定义 |
Uz |
用户自定义 |
Az |
用户自定义 |
|
|
|
|
|
选型举例：
例1：输入信号:0-10V 供电电源:24V 输出信号:4-20ma 型号:DIN11-IRT-U2-P1-O1
例2：输入信号:0-10V 供电电源:12V 输出信号:0-10V 型号:DIN11-IRT-U 2-P2-O2
例3：输入信号:0-3V 供电电源:24V 输出信号:4-20ma 型号:DIN11-IRT-Uz-P1-O1（Uz:0-3V）
产品最大绝对额定值：
Continuous Isolation Voltage（持续隔离电压）:3000VDC
Junction Temperature（工作温度）:+85℃
Storage Temperature （存贮温度）:+150℃
Lead Temperature （焊接温度）:+300℃（10秒）
电源电压范围：±10%Vin
注意：如果超出上述范围，产品可能会引起永久性损坏。
通用参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
隔离耐压 |
50Hz，1分钟,漏电流1mA |
|
2500 |
|
VDC |
|
耐冲击电压 |
3KV， 1.2/50us(峰值) |
||||
|
工作温度 |
|
-25 |
|
+70 |
℃ |
|
工作湿度 |
无凝露 |
10 |
|
90 |
% |
|
存储温度 |
|
-45 |
|
+80 |
℃ |
|
存储湿度 |
|
10 |
|
95 |
℃ |
|
输入参数 |
|
输出参数 |
|||||
|
输入项目 |
输入阻抗 |
电源损耗 |
输入过载能力 |
输出项目 |
输出过载能力 |
响应时间 |
|
|
0-5V |
≥300KΩ |
电压输出 < 0.6W 电流输出 <1.5W |
2.0倍额定：连续 |
4-20mA |
负载电阻 不超过350Ω |
≤1mS |
|
|
0-10V |
0-20mA |
||||||
|
0-1mA |
1KΩ |
1.5倍额定：连续 3.0倍额定：1S |
|
||||
|
0-10mA |
TYP：250Ω 可自设定 |
0-5V |
≥2KΩ |
||||
|
0-20mA |
0-10V |
||||||
|
4-20mA |
1-5V |
||||||
注: 电流输出型如果要求负载电阻500Ω,请另做注明
引脚定义：
|
引脚 |
名 称 |
描 述 |
引脚 |
名 称 |
描 述 |
|
1 |
PW+ |
电源正端 |
7 |
IN+ |
模拟信号输入正端 |
|
2 |
NC |
空脚 |
8 |
IN- |
模拟信号输入负端 |
|
3 |
GND |
电源负端 |
9 |
NC |
空脚 |
|
4 |
OUT+ |
模拟信号输出正端 |
10 |
NC |
空脚 |
|
5 |
OUT- |
模拟信号输出负端 |
11 |
NC |
空脚 |
|
6 |
NC |
空脚 |
12 |
NC |
空脚 |
注意事项:
1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。
2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。
3、当用表笔直接测量信号时，请将端子旋紧。
4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。
5、集中安装时，安装间距≥10mm。
6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。
7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。本产品质保2年，在此期间，本公司免费维修或更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。
8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。斯瑞特
9、产品规格更新时恕不另行通知。
保修：
本产品自售出之日起两年内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，可以返厂免费维修。因违反操作规定和要求而造成损坏的，需交纳器件费用和维修费。
版权：
版权 © 2009深圳市斯瑞特科技有限公司。
如未经许可，不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新，恕不另行通知。
