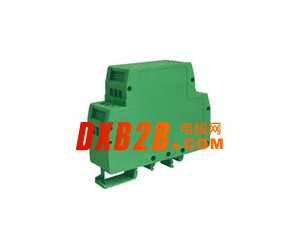

点击图片查看原图
主要特性:
>>输 入：Pt100(-200-+600℃) (范围可选择)
也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等
>>辅助电源：5V、9V、12V、15V或24V直流单电源供电
>>工业级温度范围: - 45 ~ + 85 ℃
>>安装方式：DIN35导轨安装
>>内含线性化和长线补偿功能
>>输出信号：4~20mA，0~5V，0-10V 等标准信号
>>外形尺寸：79x69.5x25mm
>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离
>>精度等级：0.2级(FSR%，相对于温度)
应用：
温度信号数据隔离、采集和变换
pt1000信号隔离与采集
PLC采集温度信号
电力监控、医疗设备温度测量
pt100转4-20ma信号
仪器仪表信号收发
电机温度测量与隔离转换
信号长线无失真传输
概述:
温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。
热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
产品选型:
|
输入类型：Z |
温度范围：T |
供电电源：P |
输出型号：A或者V |
||||||
|
|
代码 |
T |
代码 |
P |
代码 |
电流：A |
代码 |
电压：V |
代码 |
|
PT100 |
Z1 |
-20-100℃ |
T1 |
24VDC |
P1 |
0-20ma |
A3 |
0-5V |
V1 |
|
PT10 |
Z2 |
0-100℃ |
T2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
V2 |
|
Cu100 |
Z3 |
0-150℃ |
T3 |
5VDC |
P3 |
用户自定义 |
Au |
1-5V |
V6 |
|
Cu50 |
Z4 |
0-200℃ |
T4 |
15VDC |
P4 |
|
|
用户自定义 |
Vu |
|
Pt1000 |
Z5 |
0-400℃ |
T5 |
|
|
|
|
|
|
|
|
|
用户自定义 |
Tu |
|
|
|
|
|
|
选型举例1：
输入：Pt100 温度范围：-20~100℃ 供电电压：24V 输出：4-20mA
型号： IRT11-Z1-T1-P1-A4
选型举例2：
输入：Pt1000 温度范围：0~200℃ 供电电压：12V 输出：0-10V
型号： IRT11-Z5-T4-P2-V2
