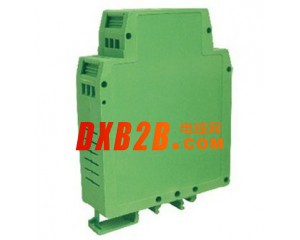

点击图片查看原图
主要特性:
>> 转速传感器信号直接输入，整形调理方波信号
>> 不改变原波形频率，响应速度快
>> 供电电源：5V、12V、15V或24V直流单电源供电
>> 标准DIN35 导轨式安装
>> 200mV峰值微弱信号的放大与整形
>> 正弦波、锯齿波信号输入，方波信号输出
>> 电源、信号：输入/输出 3000VDC三隔离
>> 尺寸：106.7x79.025.0mm
>> 低成本、小体积，使用方便，可靠性高
>> 工业级温度范围: - 45 ~ + 85 ℃
产品选型表：
DIN11 IRT – S□ - P□ – O□
|
输入信号 |
供电电源 |
输出信号 |
|||
|
特点 |
代码 |
Power |
代码 |
特点 |
代码 |
|
正负信号输入，正弦波输入 幅度峰峰值（VP-P）：200mV~50V |
S1 |
24VDC |
P1 |
输出电平0-5V |
O1 |
|
单端信号输入， 幅度峰峰值（VP-P）：5V |
S2 |
12VDC |
P2 |
输出电平0-12V |
O2 |
|
单端信号输入， 幅度峰峰值（VP-P）：12V |
S3 |
5VDC |
P3 |
输出电平0-24V |
O3 |
|
单端信号输入， 幅度峰峰值（VP-P）：24V |
S4 |
15VDC |
P4 |
集电极开路输出 |
O4 |
|
用户自定义 |
Su |
|
|
用户自定义 |
Ou |
产品选型举例：
例 1：输入：转速传感器，正弦波VP-P：200mV~10V；电源：24V ；输出：0-5V电平 型号：DIN11 IRT S1-P1-O1
例 2：输入：0-5V电平；电源：12V ；输出：集电极开路输出 型号：DIN11 IRTS2-P2-O4
应用：
>> 电机转速监测系统
>> 转速传感器信号隔离、采集及变换
>> 转速信号放大与整形
>> 地线干扰抑制
>> 速度测量与报警
>> 汽车速度测量
>> 汽车ABS防抱死制动系统
>> 信号无失真变送和传输
注意事项:
1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。
2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。
3、当用表笔直接测量信号时，请将端子旋紧。
4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。
5、集中安装时，安装间距≥10mm。
6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。
7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。本产品质保2年，在此期间，本公司免费维修或更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。
8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
