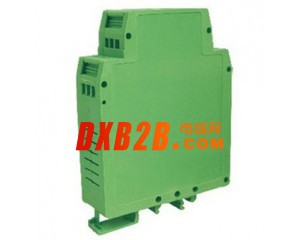

点击图片查看原图
概述:
DIN11系列电压或电流信号转频率信号隔离变送器使用非常方便，仅需按接线图接好线，即可实现电压信号或电流信号隔离转换成标准频率信号。
斯瑞特科技研发的电压或电流信号转频率信号隔离变送器产品主要用于0-5V/0-10V/1-5V, 0-10mA/0-20mA /4-20mA等模拟信号的隔离变送，输出一个标准的频率信号，供PLC或其他设备检测，或者通过光纤远传。该变送器采用工业级标准生产，质量可靠，转换精度高。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
主要特性:
>>全量程范围内极高的线性度（非线性度<0.1%）
>>输出信号：0-5KHz/0-10KHz/1-5KHz 等标准信号
>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离
>>工业级温度范围: - 45 ~ + 85 ℃
>>外形尺寸：79x106.7x25mm
>>辅助电源：5V、9V、12V、15V或24V直流单电源供电
>>精度等级：0.1级、0.2级。产品出厂前已检验校正，用户可以直接使用
>>安装方式：DIN35导轨安装
>>输 入：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
产品选型表：
DIN11 IRT - V(A)□ - P□ - F□
|
输入信号 |
供电电源 |
输出信号 |
|||||
|
电压 |
代码 |
电流 |
代码 |
Power |
代码 |
|
代码 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-5KHz (5V电压脉冲) |
F1 |
|
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
0-10KHz (5V电压脉冲) |
F2 |
|
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
1-5KHz (5V电压脉冲) |
F3 |
|
0-2.5V |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
0-5KHz (集电极开路) |
F4 |
|
0~±5V |
V5 |
0-±10mA |
A5 |
用户自定义 |
Pu |
0-10KHz (集电极开路) |
F5 |
|
0-±10V |
V7 |
0-±20mA |
A6 |
|
|
1-5KHz (集电极开路) |
F6 |
|
0-±100mV |
V10 |
用户自定义 |
Au |
|
|
用户自定义 |
Fu |
|
用户自定义 |
Vu |
|
|
|
|
|
|
产品选型举例：
例 1：输入：0-±10V 辅助电源：24V 输出：0-5KHz (集电极开路) 型号：DIN11 IRT-V7-P1-F4
应用：
>>工业现场信号隔离及变换
>>仪器仪表信号收发
>>PLC频率计采集模拟信号
>> 4-20mA转0-5KHz信号隔离传输
>>电力监控、医疗设备隔离
>>电压或电流等模拟信号转频率信号
>>非电量信号变送
>>信号长线无失真传输
>>模拟信号数据隔离、采集和变换通用参数：
精 度 ------- 0.1% , 0.2%
输入阻抗 ------- 电压输入：≥ 200K
电流输入：100Ω
辅助电源 ------- DC5V、9V、12V、15V、24V 或用户自定义
功 率 ------- < 1W
温度漂移 ------- 50ppm/℃（典型值）
负载能力 ------- 5V电压脉冲输出：≥ 1 kΩ
集电极开路输出：≤ 50mA（5 ~ 30VDC）
响应时间 ------- ≤10mS
隔 离 ------- 信号输入/输出/辅助电源 三隔离
存储温度 ------- -40 ~ +85℃
耐冲击电压------- 3KV， 1.2/50us(峰值)
工作湿度 ------- 10 ~ 90% (无凝露)
隔离电压 ------- 2500VDC，1分钟，漏电流 1mA
工作温度 ------- -40 ~ +85℃
存储湿度 ------- 10 ~ 95% (无凝露)
