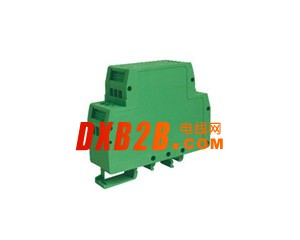

点击图片查看原图
热电阻信号转模拟信需用tt号/变送器
主要特性:
>>输 入：Pt100(-200-+600℃) (范围可选择)
也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等
>>安装方式：DIN35导轨安装
>>输出信号：4~20mA，0~5V，0-10V 等标准信号
>>外形尺寸：79x69.5x25mm
>>精度等级：0.2级(FSR%，相对于温度)
>>辅助电源：5V、9V、12V、15V或24V直流单电源供电
>>工业级温度范围: - 45 ~ + 85 ℃
>>内含线性化和长线补偿功能
>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离
应用：
温度信号数据隔离、采集和变换
pt1000信号隔离与采集
电力监控、医疗设备温度测量
pt100转4-20ma信号
电机温度测量与隔离转换
信号长线无失真传输
仪器仪表信号收发
PLC采集温度信号
温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。
热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
产品选型:
|
输入类型：Z |
温度范围：T |
供电电源：P |
输出型号：A或者V |
||||||
|
|
代码 |
T |
代码 |
P |
代码 |
电流：A |
代码 |
电压：V |
代码 |
|
PT100 |
Z1 |
-20-100℃ |
T1 |
24VDC |
P1 |
0-20ma |
A3 |
0-5V |
V1 |
|
PT10 |
Z2 |
0-100℃ |
T2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
V2 |
|
Cu100 |
Z3 |
0-150℃ |
T3 |
5VDC |
P3 |
用户自定义 |
Au |
1-5V |
V6 |
|
Cu50 |
Z4 |
0-200℃ |
T4 |
15VDC |
P4 |
|
|
用户自定义 |
Vu |
|
Pt1000 |
Z5 |
0-400℃ |
T5 |
|
|
|
|
|
|
|
|
|
用户自定义 |
Tu |
|
|
|
|
|
|
选型举例1：
输入：Pt100 温度范围：-20~100℃ 供电电压：24V 输出：4-20mA
型号： IRT11-Z1-T1-P1-A4
通用参数：
精 度 ------- 0.2% （相对于温度）
温度漂移 ------- 50ppm/℃（典型值）
输 入 ------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000, Pt10, Cu50, Cu100等热电阻。
订购时需选择一个温度范围来和输出相对应。
输 出 ------- 标准的电压或电流信号。也可由用户自定义。
负载能力 ------- 电压输出：≥ 2 kΩ
电流输出：≤ 450Ω
响应时间 ------- ≤100mS
耐冲击电压------- 3KV， 1.2/50us(峰值)
隔离电压 ------- 2500VDC，1分钟，漏电流 1mA
工作温度 ------- -40 ~ +85℃
辅助电源 ------- DC5V、9V、12V、15V、24V
功 率 ------- < 1W
隔 离 ------- 信号输入/输出/输出/辅助电源 三隔离
存储湿度 ------- 10 ~ 95% (无凝露)
存储温度 ------- -45 ~ +80℃
工作湿度 ------- 10 ~ 90% (无凝露)
产品接线图：
引脚定义：
|
Pin |
引脚功能 |
Pin |
引脚功能 |
||
|
1 |
Vcc |
辅助电源正端 |
7 |
A |
热电阻输入A端 |
|
2 |
NC |
空脚 |
8 |
B |
热电阻输入B端 |
|
3 |
GND |
辅助电源负端 |
9 |
B |
热电阻输入B端 |
|
4 |
Out+ |
输出信号正端 |
10 |
NC |
空脚 |
|
5 |
Out- |
输出信号负端 |
11 |
NC |
空脚 |
|
6 |
NC |
空脚 |
12 |
NC |
空脚 |
rq
注：
1、两线，三线或四线热电阻输入时，分别参看接线图。
2、三线热电阻断线检测：
a. 输出最大值：与1或3脚相连的导线断线；
b. 输出最小值：与2脚相连的导线断线。
